04_deepsleep例程

1.功能描述

本代码示例通过交替进行发送数据和深度睡眠,演示PAN3029/3060深度睡眠模式进入和退出的功能。模块进入深度睡眠(deepsleep)后,RF 模块的平均功耗会降低至500nA以下,芯片内所有的寄存器和状态会丢失,退出深度睡眠模式需要进行重新初始化芯片并配置rf参数。

2.环境要求

  • Board: PAN3029 开发板

  • Mini USB线2根,用于给开发板供电和查看串口打印Log

  • J-Link下载器一个,用于程序下载

  • 将 J1,J4用跳帽连接

3.编译和烧录

一块开发板打开01_SDK/example/04_deepsleep/keil目录下的deepsleep.uvprojx工程,并编译烧录代码,进行数据发送和深度睡眠的验证。 另一块开发板烧录01_SDK/example/01_normal_trx/rx示例,进行数据包接收。

4.核心接口

接口申明:

进入睡眠模式:

void RF_EnterDeepsleepState(void);     /* 进入深度睡眠状态 */

退出睡眠模式:

//重新初始化rf芯片,以退出睡眠模式
RF_Init();                /* 重新初始化RF */
RF_ConfigUserParams();    /* 重新配置RF参数 */

接口定义:

/**
 * @brief 进入深度睡眠模式
 * @note 该函数用于将RF芯片置于深度睡眠模式,关闭天线供电和TCXO电源
 * @note 该函数会将芯片的工作状态设置为MODE_DEEPSLEEP
 * @note 执行该函数后,如需唤醒RF芯片,需要调用RF_Init()函数唤醒芯片
 */
void RF_EnterDeepsleepState(void)
{
    RF_ShutdownAnt();                      /* 关闭天线 */
    RF_WriteReg(0x02, RF_STATE_STB3);      /* 进入STB3状态 */
    RF_DelayUs(150);                       /* 保证实际延时在150us以上 */
    RF_WriteReg(0x02, RF_STATE_STB2);      /* 进入STB2状态 */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_WriteReg(0x02, RF_STATE_STB1);      /* 进入STB1状态 */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_TurnoffTcxo();                      /* 关闭TCXO电源 */
    RF_WriteReg(0x04, 0x06);               /* 关闭LFT */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_WriteReg(0x02, RF_STATE_SLEEP);     /* 进入SLEEP状态 */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_ResetPageRegBits(3, 0x06, 0x20);    /* 关闭ISO */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_WritePageReg(3, 0x26, 0x0F);        /* 关闭内部电源 */
    RF_DelayUs(10);                        /* 保证实际延时在10us以上 */
    RF_WriteReg(0x02, RF_STATE_DEEPSLEEP); /* 进入DEEPSLEEP状态 */
}

5.应用范例

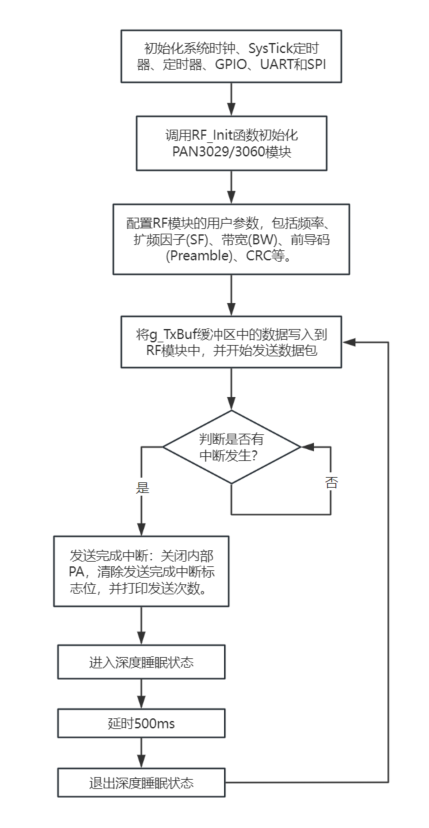

代码流程:

deepsleep

主要代码:

    while(1)
    {
        RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf));       /* 发送数据包 */
        while (1)
        {
            if (CHECK_RF_IRQ())                         /* 检测到RF中断,高电平表示有中断 */
            {
                uint8_t IRQFlag = RF_GetIRQFlag();      /* 获取中断标志位 */
                if (IRQFlag & RF_IRQ_TX_DONE)           /* 发送完成中断 */
                {
                    RF_TurnoffLdoPA();                  /* 发送完成后须关闭内部PA */
                    RF_ClrIRQFlag(RF_IRQ_TX_DONE);      /* 清除发送完成中断标志位 */
                    IRQFlag &= ~RF_IRQ_TX_DONE;
                    RF_EnterStandbyState();             /* 发送完成后须设置为RF_STATE_STB3状态 */
                    break;                              /* 退出RF中断处理循环 */
                }
                // 此处清理其他未处理的中断标志位
            }
        }
        RF_EnterDeepsleepState(); /* 进入深度睡眠状态 */
        SysTick_Delay(500);       /* 延时500ms */
        RF_Init();                /* 重新初始化RF(退出深度睡眠状态) */
        RF_ConfigUserParams();    /* 重新配置RF参数 */
    }

6.例程演示

  1. 准备两块 PAN3029 开发板,将发送端(deepsleep)和接收端分别烧录至对应开发板。

  2. 打开串口调试助手,设置波特率 115200bps、数据位 8 位、无校验位、停止位 1 位,分别选择发送端(deepsleep)和接收端的串口并点击连接。

  3. 观察发送端是否成功发送数据包,并进入深度睡眠状态,并测试rf深度睡眠电流。

  4. 观察接收端是否周期性的接收到发送端的数据包。

发送端日志:

Exit deepsleep status.
Tx Count:8
Enter deepsleep status.

Exit deepsleep status.
Tx Count:9
Enter deepsleep status.

Exit deepsleep status.
Tx Count:10
Enter deepsleep status.

接收端日志:

+Rx Len=16, Count=8
+RxHexData:
07 07 07 07 07 07 07 07 07 07 07 07 07 07 07 07
SNR: 9,RSSI: -13

+Rx Len=16, Count=9
+RxHexData:
08 08 08 08 08 08 08 08 08 08 08 08 08 08 08 08
SNR: 8,RSSI: -13

+Rx Len=16, Count=10
+RxHexData:
09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09
SNR: 9,RSSI: -13

深度睡眠功耗 在RF模块处于深度睡眠状态的下,利用电流采样功能检测3029芯片的电流,测得深度睡眠模式下平均功耗低至500nA以下,如下图所示: sleep_power
