04_deepsleep例程¶
1.功能描述¶
本代码示例通过交替进行发送数据和深度睡眠，演示PAN3029/3060深度睡眠模式进入和退出的功能。模块进入深度睡眠(deepsleep）后，RF 模块的平均功耗会降低至500nA以下，芯片内所有的寄存器和状态会丢失，退出深度睡眠模式需要进行重新初始化芯片并配置rf参数。
2.环境要求¶
Board: PAN3029 开发板
Mini USB线2根，用于给开发板供电和查看串口打印Log
J-Link下载器一个，用于程序下载
将 J1，J4用跳帽连接
3.编译和烧录¶
一块开发板打开01_SDK/example/04_deepsleep/keil目录下的deepsleep.uvprojx工程，并编译烧录代码，进行数据发送和深度睡眠的验证。
另一块开发板烧录01_SDK/example/01_normal_trx/rx示例，进行数据包接收。
4.核心接口¶
接口申明：
进入睡眠模式：
void RF_EnterDeepsleepState(void); /* 进入深度睡眠状态 */
退出睡眠模式：
//重新初始化rf芯片，以退出睡眠模式
RF_Init(); /* 重新初始化RF */
RF_ConfigUserParams(); /* 重新配置RF参数 */
接口定义：
/**
* @brief 进入深度睡眠模式
* @note 该函数用于将RF芯片置于深度睡眠模式，关闭天线供电和TCXO电源
* @note 该函数会将芯片的工作状态设置为MODE_DEEPSLEEP
* @note 执行该函数后，如需唤醒RF芯片，需要调用RF_Init()函数唤醒芯片
*/
void RF_EnterDeepsleepState(void)
{
RF_ShutdownAnt(); /* 关闭天线 */
RF_WriteReg(0x02, RF_STATE_STB3); /* 进入STB3状态 */
RF_DelayUs(150); /* 保证实际延时在150us以上 */
RF_WriteReg(0x02, RF_STATE_STB2); /* 进入STB2状态 */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_WriteReg(0x02, RF_STATE_STB1); /* 进入STB1状态 */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_TurnoffTcxo(); /* 关闭TCXO电源 */
RF_WriteReg(0x04, 0x06); /* 关闭LFT */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_WriteReg(0x02, RF_STATE_SLEEP); /* 进入SLEEP状态 */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_ResetPageRegBits(3, 0x06, 0x20); /* 关闭ISO */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_WritePageReg(3, 0x26, 0x0F); /* 关闭内部电源 */
RF_DelayUs(10); /* 保证实际延时在10us以上 */
RF_WriteReg(0x02, RF_STATE_DEEPSLEEP); /* 进入DEEPSLEEP状态 */
}
5.应用范例¶

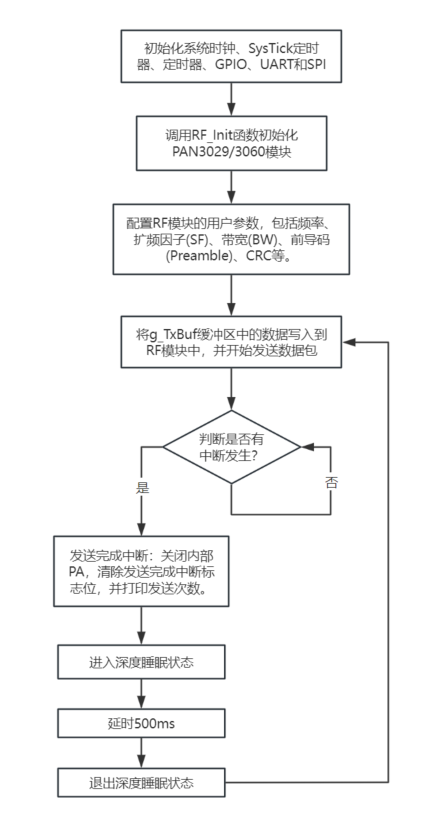

代码流程：
主要代码：
while(1)
{
RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf)); /* 发送数据包 */
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_TX_DONE) /* 发送完成中断 */
{
RF_TurnoffLdoPA(); /* 发送完成后须关闭内部PA */
RF_ClrIRQFlag(RF_IRQ_TX_DONE); /* 清除发送完成中断标志位 */
IRQFlag &= ~RF_IRQ_TX_DONE;
RF_EnterStandbyState(); /* 发送完成后须设置为RF_STATE_STB3状态 */
break; /* 退出RF中断处理循环 */
}
// 此处清理其他未处理的中断标志位
}
}
RF_EnterDeepsleepState(); /* 进入深度睡眠状态 */
SysTick_Delay(500); /* 延时500ms */
RF_Init(); /* 重新初始化RF(退出深度睡眠状态) */
RF_ConfigUserParams(); /* 重新配置RF参数 */
}
6.例程演示¶
准备两块 PAN3029 开发板，将发送端(deepsleep)和接收端分别烧录至对应开发板。
打开串口调试助手，设置波特率 115200bps、数据位 8 位、无校验位、停止位 1 位，分别选择发送端(deepsleep)和接收端的串口并点击连接。
观察发送端是否成功发送数据包，并进入深度睡眠状态，并测试rf深度睡眠电流。
观察接收端是否周期性的接收到发送端的数据包。
发送端日志:
Exit deepsleep status.
Tx Count:8
Enter deepsleep status.
Exit deepsleep status.
Tx Count:9
Enter deepsleep status.
Exit deepsleep status.
Tx Count:10
Enter deepsleep status.
接收端日志:
+Rx Len=16, Count=8
+RxHexData:
07 07 07 07 07 07 07 07 07 07 07 07 07 07 07 07
SNR: 9,RSSI: -13
+Rx Len=16, Count=9
+RxHexData:
08 08 08 08 08 08 08 08 08 08 08 08 08 08 08 08
SNR: 8,RSSI: -13
+Rx Len=16, Count=10
+RxHexData:
09 09 09 09 09 09 09 09 09 09 09 09 09 09 09 09
SNR: 9,RSSI: -13

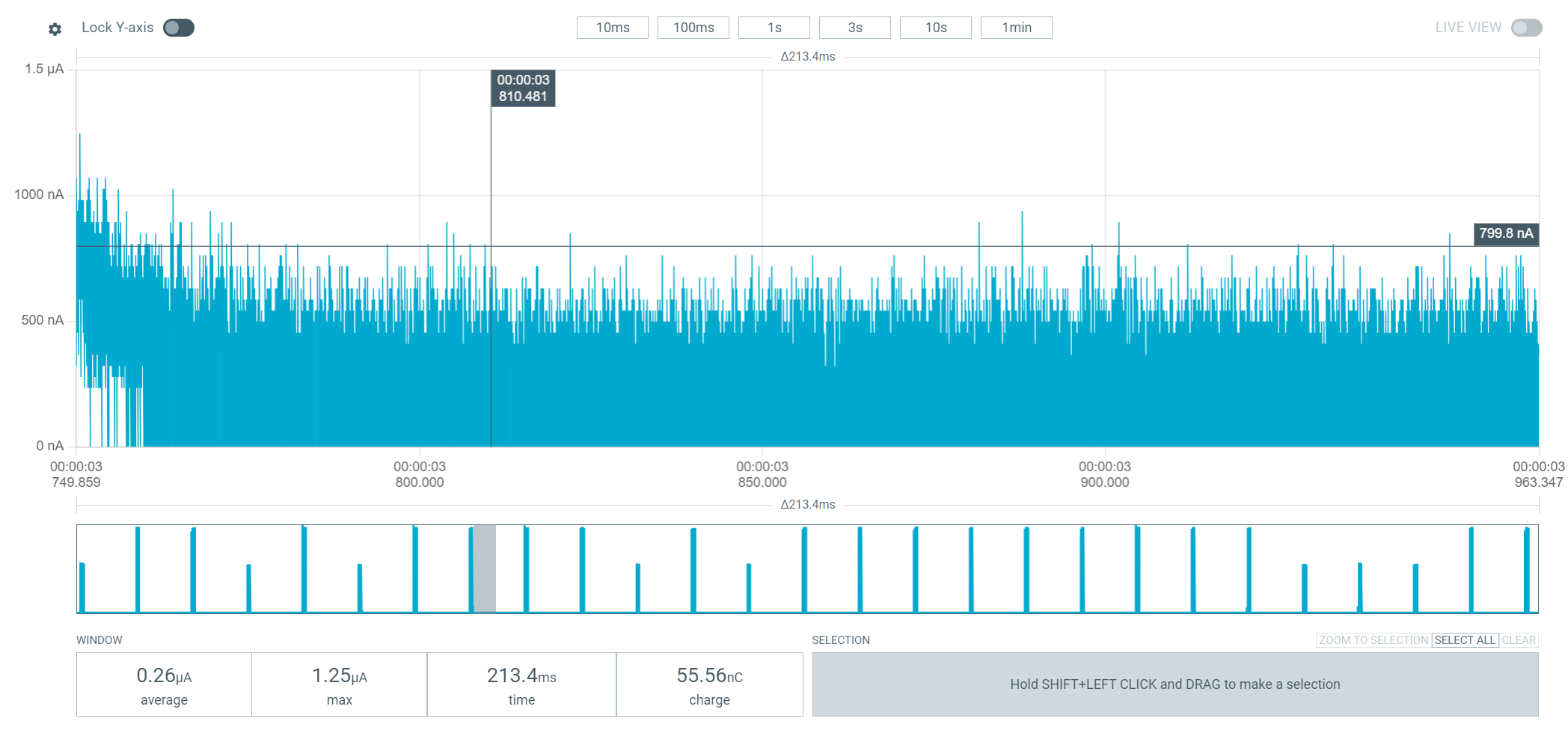

深度睡眠功耗
在RF模块处于深度睡眠状态的下，利用电流采样功能检测3029芯片的电流，测得深度睡眠模式下平均功耗低至500nA以下，如下图所示：
