08_mapm例程¶
1. 功能描述¶
本代码示例主要演示了 PAN3029/3060 的 MAPM（Multiple Address Preamble Mode）功能。
MAPM 在传统前导码中嵌入地址识别信息，使接收端在解析部分前导码后即可快速判断是否为目标接收方，无需等待完整前导码接收完成，从而显著缩短无效接收时间。
MAPM 通过在前导码中添加可变计数器字段，精确指示后续前导码长度。当接收设备确认地址匹配后，可提前进入低功耗休眠状态，并根据计数器值动态调整唤醒时机，在保证数据完整接收的同时最大限度降低功耗。
本示例包含三组对比实验，验证不同配置下的接收行为：
接收端启用 MAPM 并匹配前导码地址，执行周期性休眠→唤醒→接收流程。
接收端启用 MAPM 但地址不匹配，休眠指定时间后重新进行前导码检测。
接收端 MAPM 关闭场景下，持续全量接收前导码及数据包。
关于MAPM的详情可参考文档03_DOC/PAN3029_3060_MAPM应用指南_v1.4.pdf。
2.环境要求¶
Board: 两块 PAN3029 开发板
Mini USB线2根，用于给开发板供电和查看串口打印Log
J-Link下载器一个，用于程序下载
将 J1，J4用跳帽连接
3.编译和烧录¶
一块开发板烧录01_SDK/example/08_mapm/mapm_tx/keil示例代码，用于在 MAPM 模式下循环发送数据包。
另一块开发板烧录01_SDK/example/08_mapm/mapm_rx/keil示例代码，用于通过检测MAPM前导码中的匹配地址，动态决策是否继续执行接收流程。
4.核心结构体¶
typedef struct //MAPM参数
{
uint8_t Addr[4]; //group中的地址，每个group占一字节!
uint8_t fn; //field的总个数
uint8_t fnm; //每个field重复次数，可设置为0~3，通常设置为0
uint8_t gfs; //每个field中最后一个group中载荷的功能(地址/剩余field计数器)
uint8_t gn; //每个field中group的个数
uint8_t pg1; //每个field中第一个group的前导码长度
uint8_t pgn; //每个field中其它group的前导码长度
uint16_t pn; //在最后一个field后，同步字前的前导码长度
} RF_MapmCfg_t;

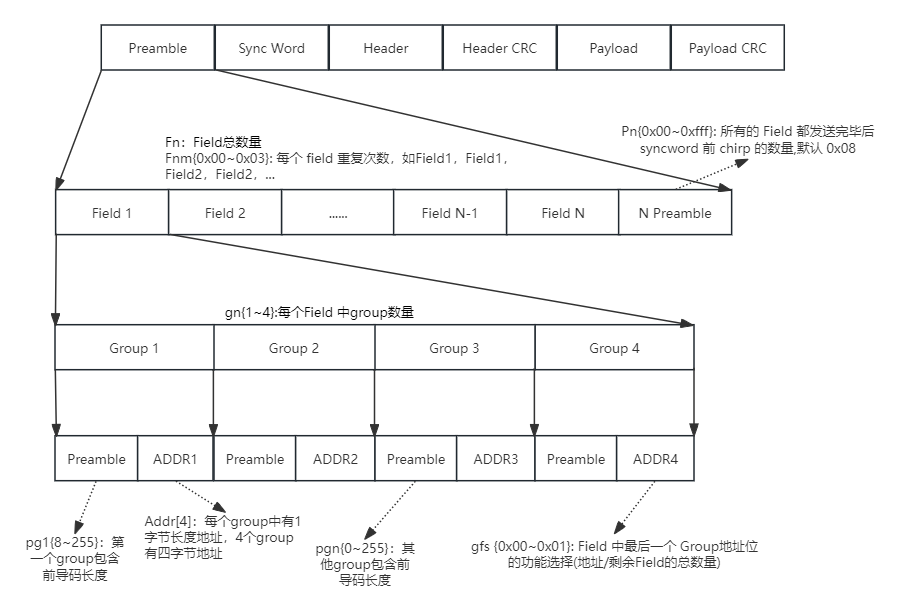

具体可参考下图：
5.mapm_tx例程¶

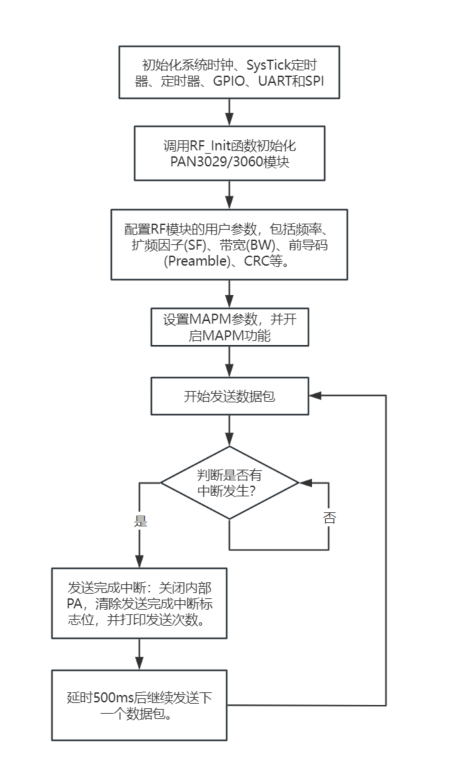

代码流程：
主要代码：
int ret = RF_Init(); /* PAN3029/3060初始化 */
RF_ConfigUserParams(); /* 配置 frequency、SF、BW、Preamble、CRC等参数 */
g_CurrMapmCfg = g_MapmCfg[0]; // Get cuurrent mapm config ,first g_MapmCfg is SF5 mapm config
RF_SetMapmAddr((uint8_t *)g_CurrMapmCfg.Addr, sizeof(g_CurrMapmCfg.Addr)); /* 发端数据包中MAPM的地址 */
RF_ConfigMapm((RF_MapmCfg_t *)&g_CurrMapmCfg); /* 设置MAPM相关参数 */
RF_EnableMapm(); /* 开启MAPM相关功能 */
while(1)
{
RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf)); /* 发送数据包 */
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_TX_DONE) /* 发送完成中断 */
{
RF_TurnoffLdoPA(); /* 发送完成后须关闭内部PA */
RF_ClrIRQFlag(RF_IRQ_TX_DONE); /* 清除发送完成中断标志位 */
IRQFlag &= ~RF_IRQ_TX_DONE;
RF_EnterStandbyState(); /* 发送完成后须设置为RF_STATE_STB3状态 */
break;
}
// 此处清理其他未处理的中断标志位
}
}
SysTick_Delay(1000); /* 延时1秒 */
}
6.mapm_rx例程¶

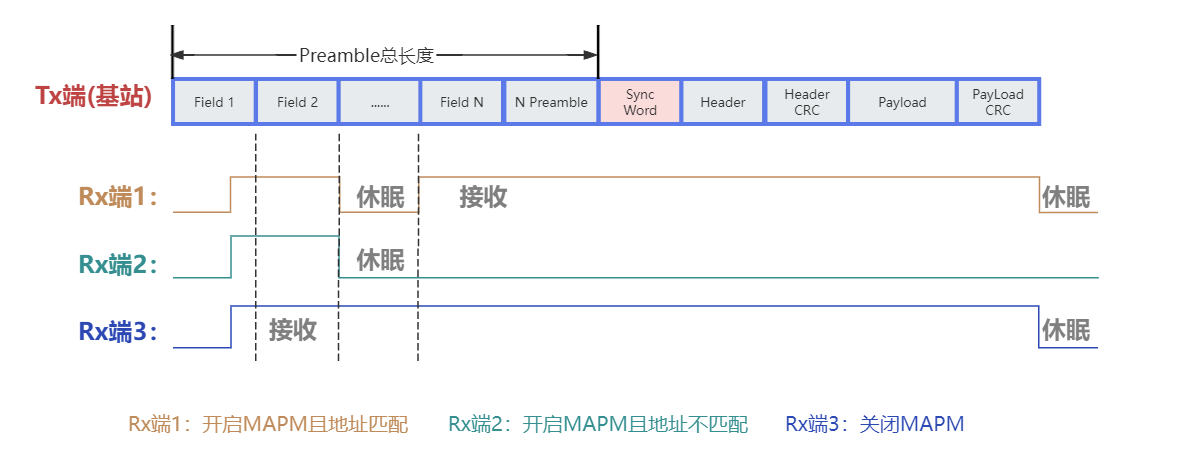

6.1 Rx端接收时序¶
6.2 Rx端代码流程¶
初始化系统时钟、SysTick定时器、定时器、GPIO、UART和SPI。
调用RF_Init函数初始化PAN3029/3060模块。
配置RF模块的用户参数，包括频率、扩频因子(SF)、带宽(BW)、前导码(Preamble)、CRC等。
设置MAPM模块参数，包括field数量、一个filed中的group数量等。
设置接收端前导码中的地址信息。
开启MAPM模式。
获取单个symbol时间，重置接收端的group序号。
清除中断标志位，并进入连续中断模式

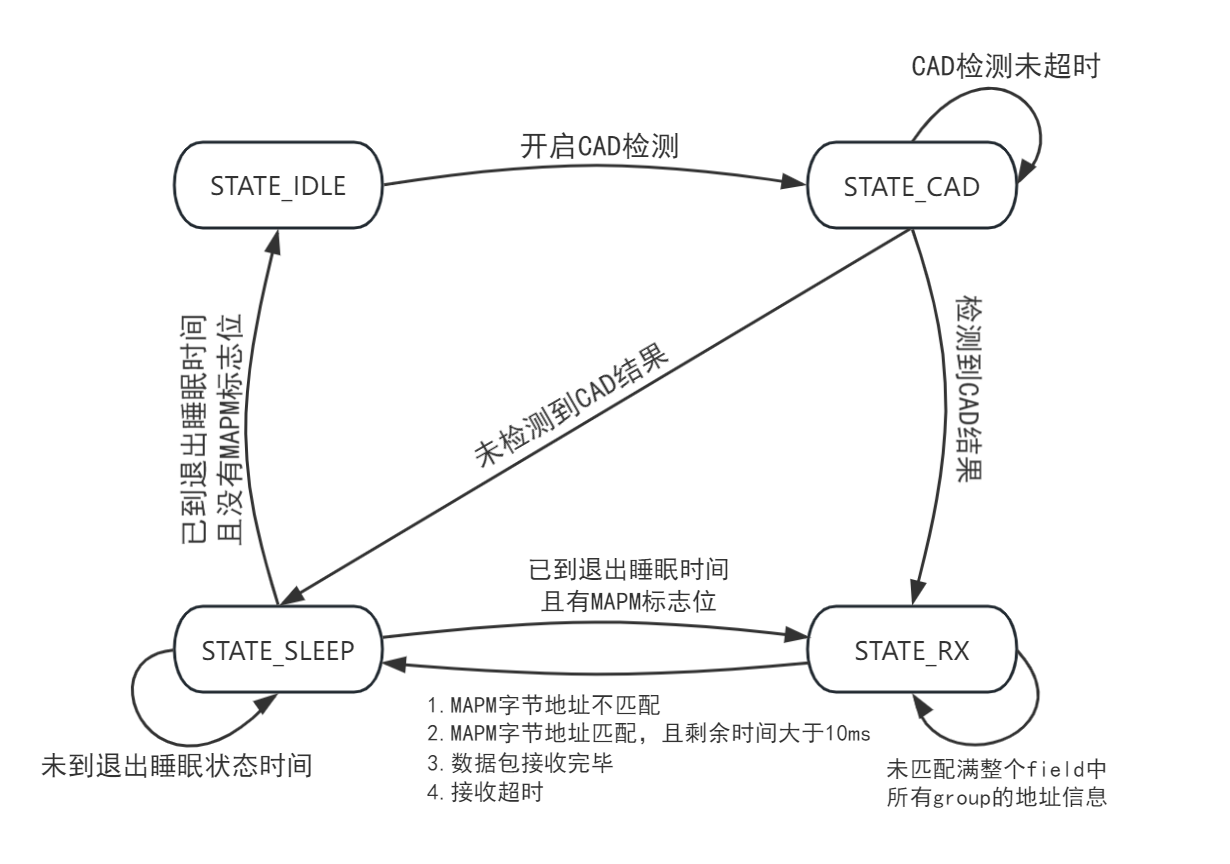

进入loop循环，具体看如下状态图。
注：MAPM标志位表示发送的数据包和自身地址相匹配。MAPM标志位默认为False，当收到的数据包前导码和自身地址匹配时，MAPM标志位变为True；当接收完成或者接收超时后，MAPM标志位变为False。
7.例程演示¶
7.1 准备工作¶
找到两块PAN3029开发板，分别配置为Tx端和Rx端，并向对应开发板烧录配套固件。
打开串口调试助手，设置波特率为115200bps，数据位8位，无校验位，停止位1位。分别选择 Tx 端和 Rx 端的串口号，点击连接。
确认 Tx 端正确在前导码中嵌入目标地址信息，并成功发送包含 MAPM 前导码的数据包。
验证 Rx 端在不同配置下能否正确接收数据并执行对应行为：
当接收端开启 MAPM 并且成功匹配地址后，是否进入预设休眠周期，再唤醒并完整接收数据包。
当接收端关闭 MAPM 后，是否接收端全程接收完整前导码，并正确解析数据包内容。
当接收端开启 MAPM 并且不匹配地址后，是否立即终止前导码接收，并直接进入睡眠状态。
7.2 Tx端日志¶
RF mapm_tx test start.
Tx Count:1
Tx Count:2
Tx Count:3
7.3 Rx端日志¶
接收端开启MAPM并且成功匹配地址
RF wakeup.
Expected CAD Time: 1 ms //进入CAD检测功能
CAD detected //检测到有CAD信号
Get IRQ regiter:40 //检测到有MAPM中断，开始存储并比对地址
Recv Mapm:0x73
Get IRQ regiter:40
Recv Mapm:0x62
Get IRQ regiter:40
Recv Mapm:0x2F
MAPM Addr: 73 62 2F
MAPM Addr match //发送端和接收端地址匹配成功，准备进入休眠状态
MAPM Counter: 47
Left Mapm Time: 2949 ms, Should Sleep! //计算休眠时长，并进入休眠状态
enter the STATE_RX. //RF退出休眠状态，准备进入接收状态
RF wakeup.
Get IRQ regiter:40 //提前一个Field醒来会接收到最后一个Field的MAPM中断
Recv Mapm:0x73
Get IRQ regiter:40
Recv Mapm:0x62
Get IRQ regiter:40
Recv Mapm:0x01
MAPM Addr: 73 62 01
MAPM Addr match
MAPM Counter: 1
Left Mapm Time: 0 ms, No need to Sleep! goon rx //忽略最后一个Field继续接收
Get IRQ regiter:8 //接收成功，触发接收完毕中断
+Rx Len=16, Count=30
+RxHexData:
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
SNR: 9,RSSI: -63
Enter sleep state.
接收端关闭MAPM后
RF wakeup.
Expected CAD Time: 1 ms
CAD detected //检测到CAD信号，准备接收数据
Get IRQ regiter:8 //接收数据成功，打印接收到的数据
+Rx Len=16, Count=4
+RxHexData:
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
SNR: 7,RSSI: -13
当接收端开启MAPM并且不匹配地址
RF wakeup.
Expected CAD Time: 1 ms
CAD detected
Get IRQ regiter:40 //MAPM中断触发，准备进入地址匹配
Recv Mapm:0x73
Get IRQ regiter:40
Recv Mapm:0x62
Get IRQ regiter:40
Recv Mapm:0x07
MAPM Addr: 73 62 07
MAPM Addr not match //地址匹配失败，准备进入休眠
RF wakeup. //休眠结束，准备再次进入CAD检测
Expected CAD Time: 1 ms
CAD detected
Get IRQ regiter:40
Recv Mapm:0x73
Get IRQ regiter:40
Recv Mapm:0x62
Get IRQ regiter:40
Recv Mapm:0x36
MAPM Addr: 73 62 36
MAPM Addr not match
