10_oled例程¶
1.功能描述¶
本oled工程测试代码提供按键修改射频参数，屏幕显示通信结果等功能，用户使该例程代码可以进行点对点的通信距离、接收灵敏度、单载波、RF功耗等测试。
2.环境要求¶
Board: PAN3029 开发板
Mini USB线2根，用于给开发板供电和查看串口打印Log
J-Link下载器一个，用于程序下载
将 J1，J4用跳帽连接
3.编译和烧录¶
例程位置：01_SDK/example/10_oled/keil
打开目录下的oled.uvprojx工程，并编译整个代码工程。
4.使用说明¶
4.1 屏幕参数介绍¶
PW：发送功率，即显示发送功率的挡位。
MODE：发送模式选择，即点击发送按键后的发送数据包形式，总共A-D四种发送模式：
A:单包发送
B:连续发送100包
C:连续发送9999包
D:单载波测试模式
CR：编码率，主要用于前向纠错，对数据的可靠性有影响，不过不会影响传输距离。
FQ：通信频率，显示精度为0.1MHz
BW：带宽，扩频因子需要和带宽参数配合使用，在相同的扩频因子下，增加带宽能够提高数据速率，但会降低信号的抗干扰能力。
SF：扩频因子，用于调整传输距离和数据速率之间的平衡关系。
RL：有效载荷长度(PayloadLen)，指数据包中真正用于携带用户数据的部分。
RX：发送/接收到的数据包个数。

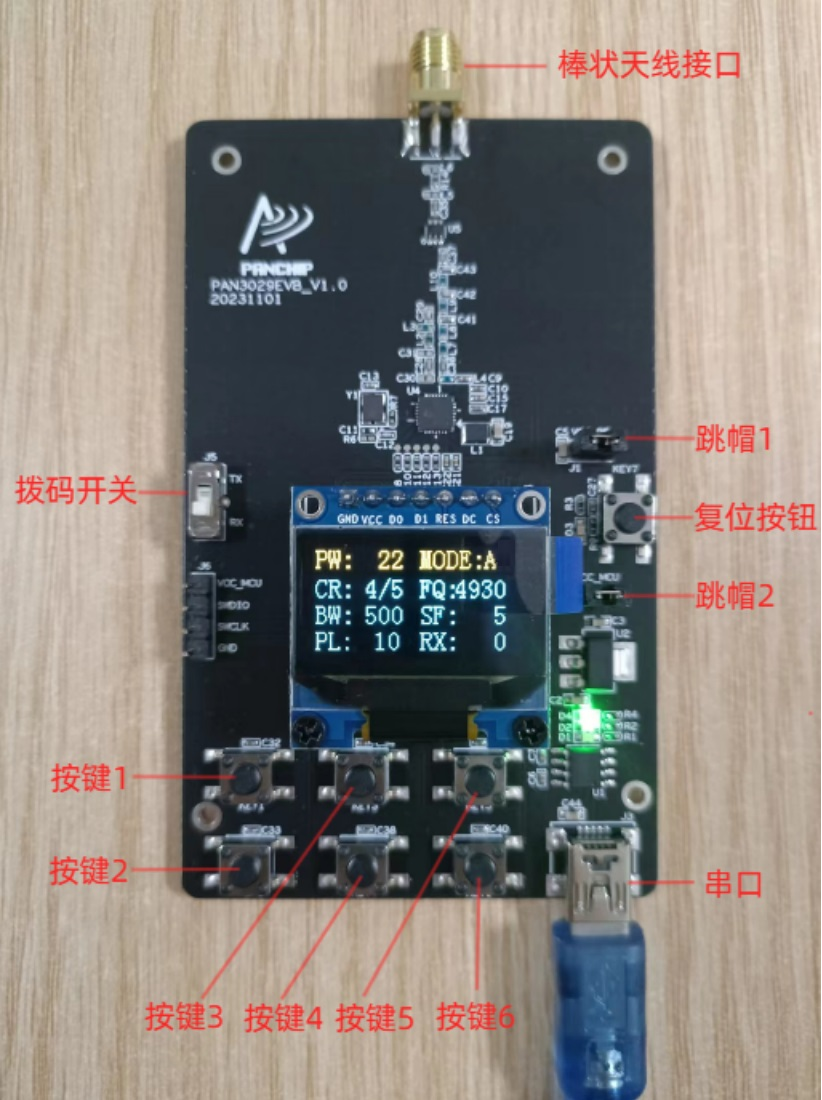

4.2 跳帽/按键介绍¶
跳帽功能：
跳帽1：RF模块供电跳帽，此处可以测量RF芯片的工作电流。
跳帽2：HC32F460模块供电跳帽，此处可以测量MCU的工作电流。
按键功能：
本EVB开发板总共有6个按键，其中 KEY1 为组合键，用于选择其他按键的第二功能，类似于键盘上的shift按键，因此其余5个按键都有第二功能，总计10个功能选择。
名称/功能 |
描述 |
设置方法 |
|---|---|---|
PW(TxPower) |
发射功率，1-23 档位 |
按下 KEY1 保持，单击 KEY6 进行切换 |
Mode(TxMode) |
设置发包模式： |
在TX 模式下，单击 KEY4 进行切换 |
CR(CodingRate) |
设置编码率： |
按下 KEY1 保持，单击 KEY4 进行切换 |
FQ(Freq) |
设置工作频点 |
按下 KEY1 保持，单击 KEY3 进行切换 |
BW(BandWidth) |
设置信道带宽： |
单击 KEY6，进行切换 |
SF(SpreadFactor) |
设置扩频因子： |
单击 KEY5，进行切换 |
PL(PayloadLen) |
设置发送数据长度： |
按下 KEY1 保持，单击 KEY5 进行切换 |
发送数据 |
按照所选配置开始发送数据包 |
单击 KEY3 即可按照 Mode 进行发送 |
清除收发包计数 |
清除收/发包计数 |
单击 KEY2 清除收/发包计数 |
收发切换 |
设备进行 TX 和 RX 模式切换 |
通过拨码开关切换 |
