02_pingpong例程

1.功能描述

本代码示例主要演示了PAN3029/3060模组的收发模式切换功能。

  • ping 工程:

    • 周期性执行「发送数据包 → 切换至接收模式保持 1 秒 → 再次发送」的循环流程。

    • 每次发送后等待接收响应,形成 “ping-pong” 交互机制。

  • pong 工程:

    • 持续处于接收模式监听数据包。

    • 一旦接收到有效数据,立即自动发送应答包作为响应。

2.环境要求

  • Board: PAN3029 开发板

  • Mini USB线2根,用于给开发板供电和查看串口打印Log

  • J-Link下载器一个,用于程序下载

  • 将 J1,J4用跳帽连接

3.编译和烧录

ping端: 例程位置:01_SDK/example/02_pingpong/ping/keil 打开目录下的ping.uvprojx工程,并编译整个代码工程。

pong端: 例程位置:01_SDK/example/02_pingpong/pong/keil 打开目录下的pong.uvprojx工程,并编译整个代码工程。

4.ping端

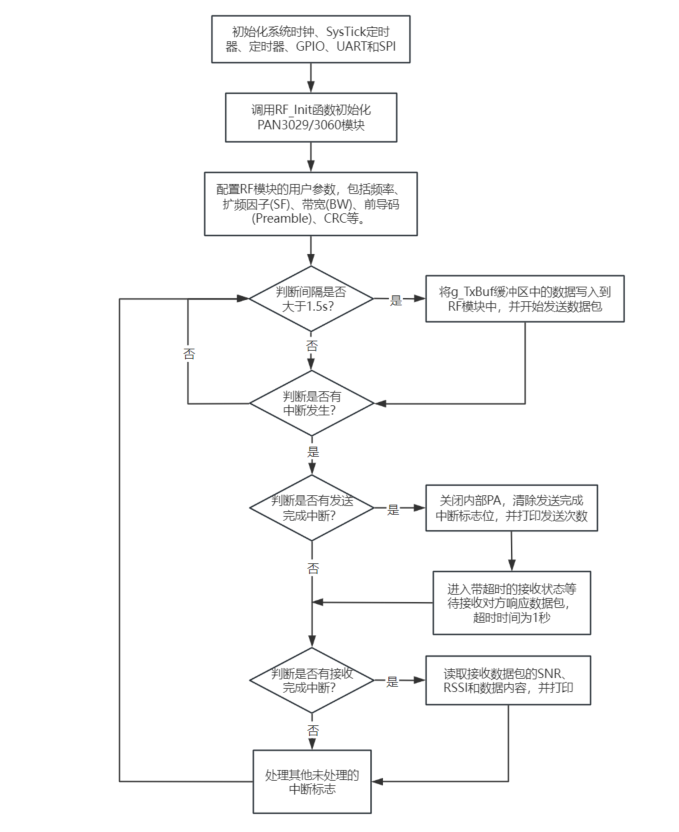

代码流程:

ping

主要代码:

    uint32_t LastSystemTickMs;
    int ret = RF_Init();        /* PAN3029/3060初始化 */
    RF_ConfigUserParams(); /* 配置 frequency、SF、BW、Preamble、CRC等参数 */

    while (1)
    {
        /* 每1.5秒发送一次数据包 */
        if (SysTick_GetTick() - LastSystemTickMs > 1500)
        {
            LastSystemTickMs = SysTick_GetTick(); /* 更新上次打印时间 */
            RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf));
        }
        if (CHECK_RF_IRQ()) /* 检测到RF中断,高电平表示有中断 */
        {
            uint8_t IRQFlag = RF_GetIRQFlag();    /* 获取中断标志位 */
            if (IRQFlag & RF_IRQ_TX_DONE) /* 发送完成中断 */
            {
                RF_TurnoffLdoPA();             /* 发送完成后须关闭内部PA */
                RF_ClrIRQFlag(RF_IRQ_TX_DONE); /* 清除发送完成中断标志位 */
                IRQFlag &= ~RF_IRQ_TX_DONE;
                RF_EnterStandbyState();        /* 发送完成后须设置为RF_STATE_STB3状态 */
                //!< 须在清除发送中断标志位后,再进入接收模式
                RF_EnterSingleRxWithTimeout(1000); /* 进入带超时的接收状态等待接收对方响应数据包,超时时间为1秒 */
            }
            if (IRQFlag & RF_IRQ_RX_DONE) /* 接收完成中断 */
            {
                // 此处打印接收到数据包相关的参数
                RF_ClrIRQFlag(RF_IRQ_RX_DONE); /* 清除接收完成中断标志位 */
                IRQFlag &= ~RF_IRQ_RX_DONE;
            }
            // 此处清理其他未处理的中断标志位
        }
    }

5.pong端

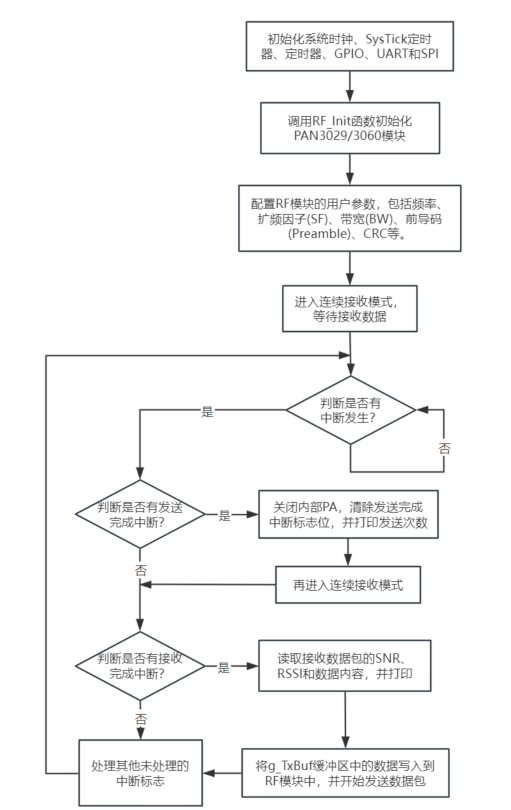

代码流程:

pong

主要代码:

    int ret = RF_Init();        /* PAN3029/3060初始化 */
    RF_ConfigUserParams();      /* 配置 frequency、SF、BW、Preamble、CRC等参数 */
    RF_EnterContinousRxState(); /* 进入连续接收模式 */
    while (1)
    {
        if (CHECK_RF_IRQ()) /* 检测到RF中断,高电平表示有中断 */
        {
            uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
            if (IRQFlag & RF_IRQ_TX_DONE)      /* 发送完成中断 */
            {
                RF_TurnoffLdoPA();             /* 发送完成后须关闭内部PA */
                RF_ClrIRQFlag(RF_IRQ_TX_DONE); /* 清除发送完成中断标志位 */
                IRQFlag &= ~RF_IRQ_TX_DONE;
                RF_EnterStandbyState();  /* 发送完成后须设置为RF_STATE_STB3状态 */
                //!< 须在清除发送中断标志位后,再进入连续接收模式
                RF_EnterContinousRxState(); /* 发送完数据包响应后,立即进入连续接收模式 */
            }
            if (IRQFlag & RF_IRQ_RX_DONE) /* 接收完成中断 */
            {
                // 此处打印接收到数据包相关的参数
                RF_ClrIRQFlag(RF_IRQ_RX_DONE); /* 清除接收完成中断标志位 */
                IRQFlag &= ~RF_IRQ_RX_DONE;
                //!< 须在清除接收中断标志位后,再发送数据包
                RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf)); /* 收到一包数据后,立即发送一包回复数据包 */
            }
            // 此处清理其他未处理的中断标志位
        }
    }

6.例程演示

  1. 准备两块 PAN3029 开发板,将 ping 端和 pong 端例程分别烧录至对应开发板。

  2. 打开串口调试助手,设置波特率 115200bps、数据位 8 位、无校验位、停止位 1 位,分别选择 Ping 端和 Pong 端的串口并点击连接。

  3. 观察 Ping 端是否成功发送一个数据包,并接收 Pong 端的响应包。

  4. 观察 Pong 端是否接收到 Ping 端发送的数据包,并成功向 Ping 端回发响应包。

Ping端日志:

Start sending a data packet.        //发送到Pong端的数据包
Data packet has been sent!
Tx Count:1576

>>RF_IRQ_RX_DONE!                   //接收到来自Pong端的响应包
+RxLen=16, Rx Count=1576
+RxHexData:
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
SNR: 8,RSSI: -28

Pong端日志:

>>Received a packet!                //接收到来自Ping端的数据包
+RxLen=16, Rx Count=1567
+RxHexData:
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
SNR: 8,RSSI: -13
Start sending a response packet.    //发送到Ping端的响应包
A response packet has been sent!
Tx Count:1567
