07_cad例程¶
1.功能描述¶
本代码示例主要演示PAN3029/3060进行CAD检测的功能。开启CAD功能并进入Rx模式后，芯片会检测信道中是否存在ChirpIOT™信号，如果存在则将CAD-IRQ置高，外部MCU可以通过在一定时间内检测CAD-IRQ信号是否拉高来判断信道中是否存在 ChirpIOT™信号。
关于CAD的详情可参考文档03_DOC/PAN3029_3060_CAD应用指南_v1.4.pdf。
2.环境要求¶
Board: 三块PAN3029 开发板
Mini USB线2根，用于给开发板供电和查看串口打印Log
J-Link下载器一个，用于程序下载
将 J1，J4用跳帽连接
3.编译和烧录¶
一块开发板烧录01_SDK/example/07_cad/tx_with_lbt/keil目录下的tx_with_lbt.uvprojx工程，用于确认当前信道处于空闲状态后发送数据包。
另一块开发板烧录01_SDK/example/07_cad/rx_with_cad/keil目录下的rx_with_cad.uvprojx工程，当检测到信道中有ChirpIOT™信号时，进入接收模式并接收数据包。
4.rx_with_cad¶
功能介绍： CAD 功能用于接收前的信道检测，通过检查当前信道是否存在ChirpIOT™信号来决定继续接收或关闭接收并进入睡眠状态。
代码流程：
主要代码：
int ret = RF_Init(); /* PAN3029/3060初始化 */
RF_ConfigUserParams(); /* 配置 frequency、SF、BW、Preamble、CRC等参数 */
while (1)
{
/**
* 用IsChannelBusy函数检测信道是否空闲
* - 如果信道忙，表示空中有数据包，则进入接收模式
* - 如果信道空闲，表示空中没有数据包，则进入睡眠模式
*/
if (IsChannelBusy())
{
RF_EnterSingleRxWithTimeout(2000); /* 进入带超时的单次接收模式，超时时间为2000ms */
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_RX_DONE) /* 接收完成中断 */
{
// 此处打印接收到数据包的相关信息
RF_ClrIRQFlag(RF_IRQ_RX_DONE); /* 清除接收完成中断标志位 */
IRQFlag &= ~RF_IRQ_RX_DONE;
}
// 此处清理其他未处理的中断标志位
break; /* 退出接收循环 */
}
}
}
else
{
RF_EnterSleepState(); /* 进入睡眠模式 */
RF_DelayMs(300); /* 休眠300ms时间 */
RF_ExitSleepState(); /* 退出睡眠模式 */
}
}
5.tx_with_lbt¶
功能介绍： CAD功能可以被用于发射前的信道检测LBT(Listen Before Talk)，以监听信道是否空闲，随后进行数据发射，避免无线信号碰撞干扰，提高通信成功率。本示例用到三块开发板，两块用于发送一块用于接收。主要检验当信道空闲时，数据包是否被成功发送；当信道繁忙时，可通过设置随机延时时间并多次等待信道空闲时再发送数据，延时时间和等待次数可灵活调整。

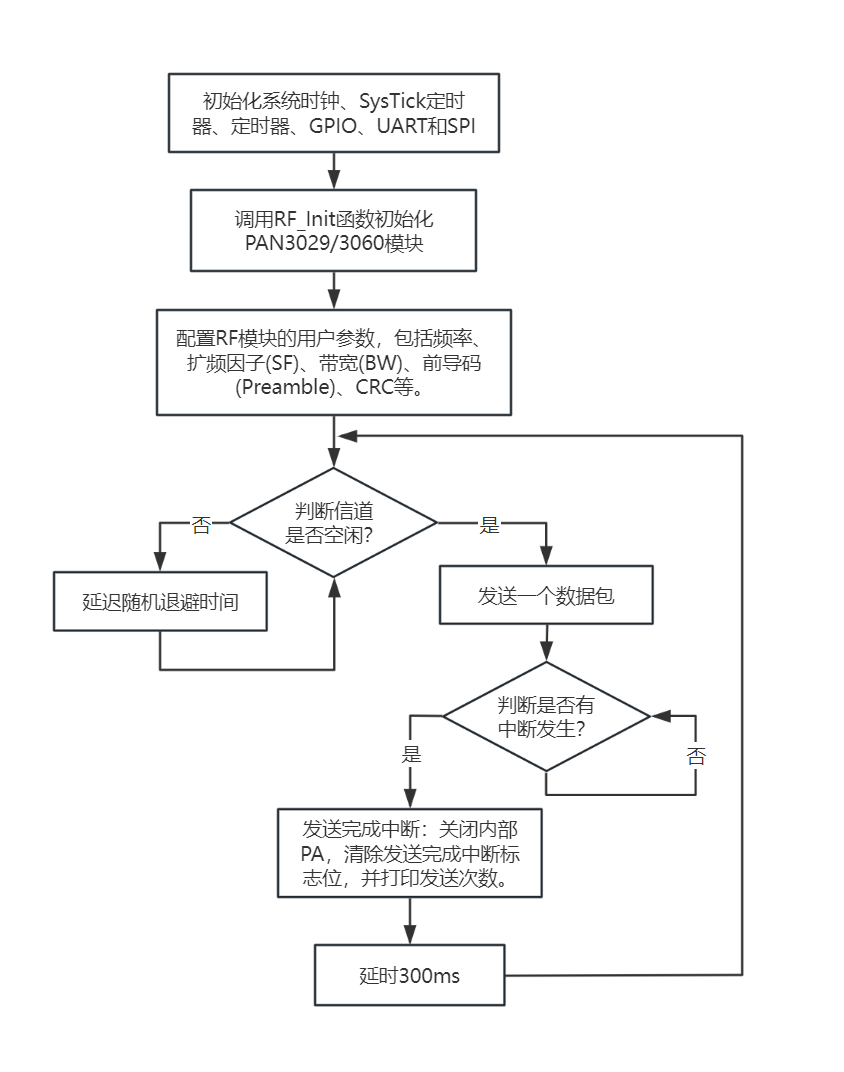

代码流程：
主要代码：
/**
* @brief 带LBT的发送函数
* @param Buffer 要发送的数据缓冲区
* @param Len 要发送的数据字节数
* @return 发送结果
* - true: 发送成功
* - false: 发送失败
* @note 该函数会在发送前进行CAD检测，如果信道忙则会进行退避重试
*/
static bool sendPacketWithLBT(uint8_t *Buffer, size_t Len)
{
int Retry = 0;
while (Retry < MAX_RETRIES)
{
if (!IsChannelBusy()) /* 判断信道是否空闲 */
{
/* 信道空闲，发送数据 */
RF_TxSinglePkt(Buffer, Len);
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_TX_DONE) /* 发送完成中断 */
{
// 此处为发送完成后，清除中断、关闭PA等操作
break; /* 退出RF中断处理循环 */
}
// 此处清理其他未处理的中断标志位
}
}
return true;
}
else
{
/* 信道忙，触发退避，延迟随机退避时间 */
RF_DelayMs(backoffTime); /* 等待退避时间 */
Retry++;
}
}
return false;
}
6.例程演示¶
找到3块PAN3029开发板，2块作为Tx端，1块作为Rx端。
将
01_SDK/example/07_cad\tx_with_lbt\keil和01_SDK/example/07_cad\rx_with_cad\keil分别烧录到Tx端和Rx端开发板中。打开串口调试助手，设置波特率为115200bps，数据位8位，无校验位，停止位1位。分别选择Tx端和Rx端的串口号，点击连接。
观察2个发送端的开发板，是否成功开送数据包。
4.1 当CAD检测的信道为空闲时，成功发送数据包。
4.2 当CAD检测的信道为繁忙时，多次延时随机退避时间，待CAD检测的信道为空闲时再发送数据包。观察Rx端是否检测到CAD信号，并成功接收到数据包。
发送端日志:
bw: 9, sf: 7 //发送端开始CAD信道检测
OneSymbolTime: 256 us
CAD detection time: 1640 us
channel is idle. //CAD检测信道为空闲状态，准备发送数据
Send packet success! //成功发送数据包
bw: 9, sf: 7 //发送端开始CAD信道检测
OneSymbolTime: 256 us
CAD detection time: 1640 us
channel is busy, wait and try... //CAD检测信道为繁忙状态，延时退避时间后重试
backoffTime: 2382 ms
接收端日志:
Exit sleep mode.
bw: 9, sf: 7 //接收端开始CAD信道检测
OneSymbolTime: 256 us
CAD detection time: 1640 us
Channel is free, enter sleep mode. //CAD检测信道为空闲状态，准备睡眠
Exit sleep mode.
bw: 9, sf: 7 //接收端开始CAD信道检测
OneSymbolTime: 256 us
CAD detection time: 1640 us
Symbol is detected, enter rx mode. //CAD检测信道为繁忙状态，进入接收模式
+Rx Len=16, Count=57 //接收到数据包
+RxHexData:
35 35 35 35 35 35 35 35 35 35 35 35 35 35 35 35
SNR: 0,RSSI: -81
bw: 9, sf: 7
OneSymbolTime: 256 us
CAD detection time: 1640 us
Channel is free, enter sleep mode.
7.特别注意¶
在使用CAD功能时，需要根据应用场景配置RF_StartCad(uint8_t threshold, uint8_t chirps)函数中的入参，在CAD检测过程结束后，须调用RF_StopCadf()函数关闭CAD功能，然后调用RF_EnterContinousRxState()进入连续接收模式，或者调用RF_EnterSingleRxWithTimeout(3000)进入带超时的接收模式。
