01_normal_trx例程¶
1.功能描述¶
本代码示例主要演示了PAN3029/3060进行简单的发送/接收功能测试。本功能需要两块开发板进行共同演示，一块开发板用于数据包发送，另一块开发板用于数据包接收。
2.环境要求¶
Board: 两块 PAN3029 开发板
Mini USB线2根，用于给开发板供电和查看串口打印Log
J-Link下载器一个，用于程序下载
将 J1，J4用跳帽连接
3.编译和烧录¶
Tx端：
例程位置：01_SDK/example/01_normal_trx/tx/keil
打开目录下的tx.uvprojx工程，并编译整个代码工程。
Rx端：
例程位置：01_SDK/example/01_normal_trx/rx/keil
打开目录下的rx.uvprojx工程，并编译整个代码工程。
4.Tx端¶

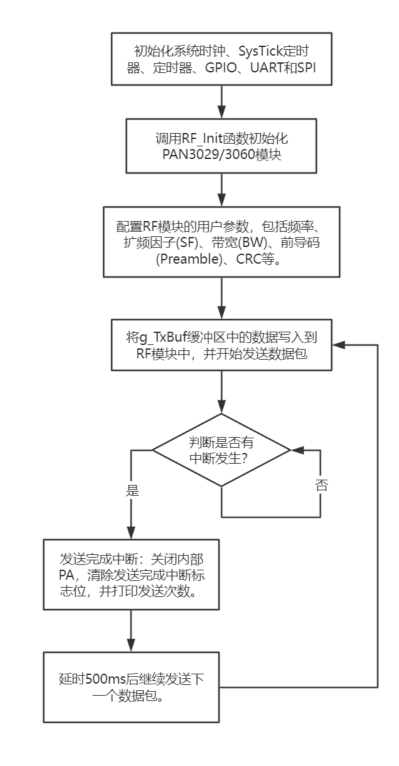

代码流程：
主要代码：
ret = RF_Init(); /* PAN3029/3060初始化 */
RF_ConfigUserParams(); /* 配置 frequency、SF、BW、Preamble、CRC等参数 */
while(1)
{
RF_TxSinglePkt(g_TxBuf, sizeof(g_TxBuf)); /* 发送数据包 */
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_TX_DONE) /* 发送完成中断 */
{
RF_TurnoffLdoPA(); /* 发送完成后须关闭内部PA */
RF_ClrIRQFlag(RF_IRQ_TX_DONE); /* 清除发送完成中断标志位 */
IRQFlag &= ~RF_IRQ_TX_DONE;
RF_EnterStandbyState(); /* 发送完成后须设置为RF_STATE_STB3状态 */
break;
}
}
}
SysTick_Delay(500); /* 延时500ms */
}
5.Rx端¶
代码流程：
主要代码：
ret = RF_Init(); /* PAN3029/3060初始化 */
RF_ConfigUserParams(); /* 配置frequency、SF、BW、Preamble、CRC等参数 */
RF_EnterContinousRxState(); /* 进入连续接收状态 */
while (1)
{
if (CHECK_RF_IRQ()) /* 检测到RF中断，高电平表示有中断 */
{
uint8_t IRQFlag = RF_GetIRQFlag(); /* 获取中断标志位 */
if (IRQFlag & RF_IRQ_RX_DONE) /* 接收完成中断 */
{
g_RfRxPkt.Snr = RF_GetPktSnr(); /* 获取接收数据包的SNR值 */
g_RfRxPkt.Rssi = RF_GetPktRssi(); /* 获取接收数据包的RSSI值 */
g_RfRxPkt.RxLen = RF_GetRecvPayload(g_RfRxPkt.RxBuf); /* 获取接收数据和长度 */
RF_ClrIRQFlag(RF_IRQ_RX_DONE); /* 清除接收完成中断标志位 */
IRQFlag &= ~RF_IRQ_RX_DONE;
}
/* 清除未处理的中断标志位 */
}
}
6.例程演示¶
找到两块PAN3029开发板，将Tx端和Rx端例程分别烧录到对应开发板上。
打开串口调试助手，设置波特率为115200bps，数据位8位，无校验位，停止位1位。分别选择Tx端和Rx端的串口，点击连接。
观察Tx端和Rx端的串口调试助手，Tx端会打印发送次数，Rx端会打印接收数据。
TX端日志:
Tx done, tx count:28
Tx done, tx count:29
Tx done, tx count:30
tx count为发送端发送数据包的计数值，每次发送count都会递增。
RX端日志:
+Rx Len=16, Count=28
+RxHexData:
1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C 1C
SNR: 8,RSSI: -28
+Rx Len=16, Count=29
+RxHexData:
1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D 1D
SNR: 8,RSSI: -28
+Rx Len=16, Count=30
+RxHexData:
1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E
SNR: 8,RSSI: -28
Rx Len为有效用户数据长度，Count为接收到数据包的计数值，SF为扩频因子，RxHexData为接收到的16位数据，SNR是信噪比，RSSI为信号强度。
