SDK_GpioOutPutOclk

1 功能概述

本代码示例主要演示PAN312x的GPIO如何输出时钟信号。

备注： 1、通过配置GPIO0、GPIO1、GPIO2、GPIO9、GPIO10输出时钟信号； 2、输出时钟的频率可以为500Khz、2Mhz、4Mhz、8Mhz、16Mhz；

2 环境要求

• Board: PAN312x_EVB

• PAN312x 模组

• 逻辑分析仪

3 编译和烧录

例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)

打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_GpioOutPutOclk，如下图所示

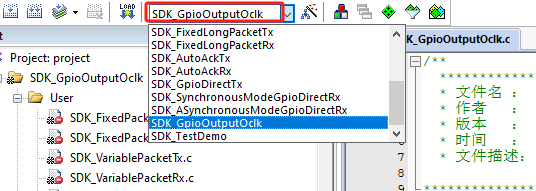

工程选择

然后编译并下载该程序。

4 测试方法

1、复位PAN312x、等待PAN312x Ready；

2、初始化一些寄存器；

3、配置GPIO0、GPIO1、GPIO2、GPIO9、GPIO10输出时钟信号；

5 测试现象

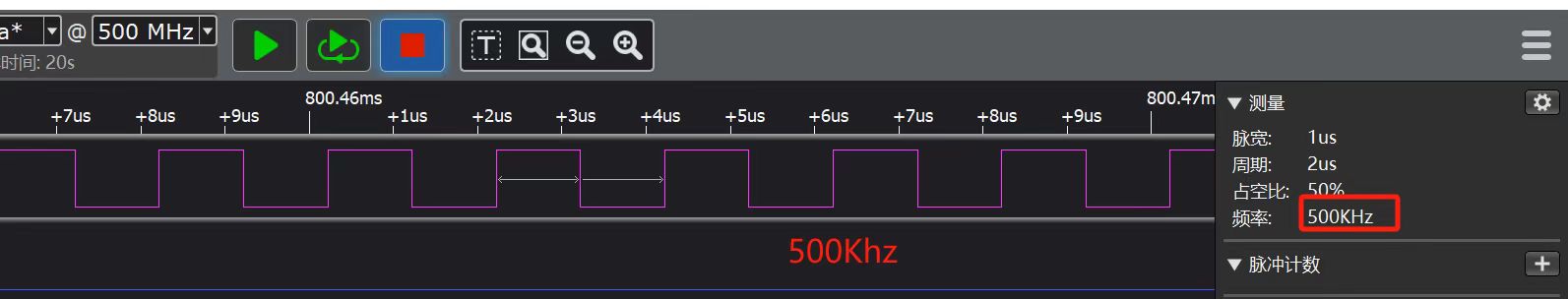

1、500Khz时钟输出，如下图所示：

500Khz时钟输出

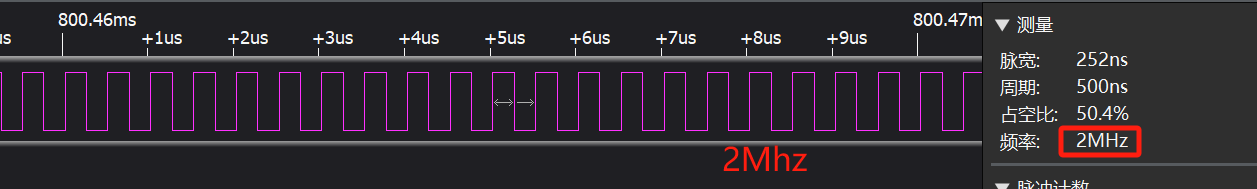

2、2Mhz时钟输出，如下图所示：

2Mhz时钟输出

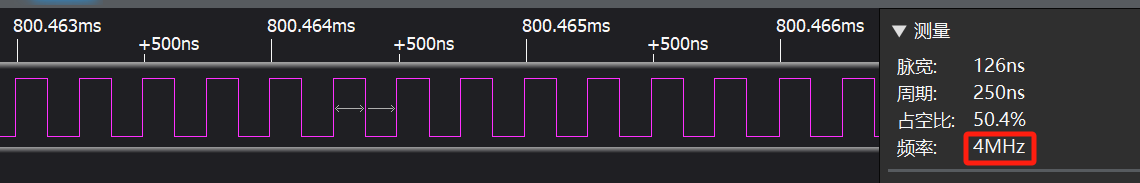

3、4Mhz时钟输出，如下图所示：

4Mhz时钟输出

4、8Mhz时钟输出，如下图所示：

8Mhz时钟输出

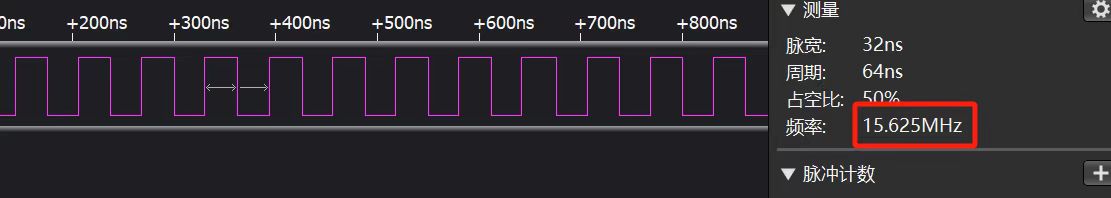

5、16Mhz时钟输出，如下图所示：

16Mhz时钟输出
