SDK_CTK_PacketTx¶
2 环境要求¶
Board: PAN312x_EVB
PAN312x 模组
USB转串口模块
PC端串口数据显示上位机
PANCHIP_RF_CTK
3 PANCHIP_RF_CTK参数配置¶

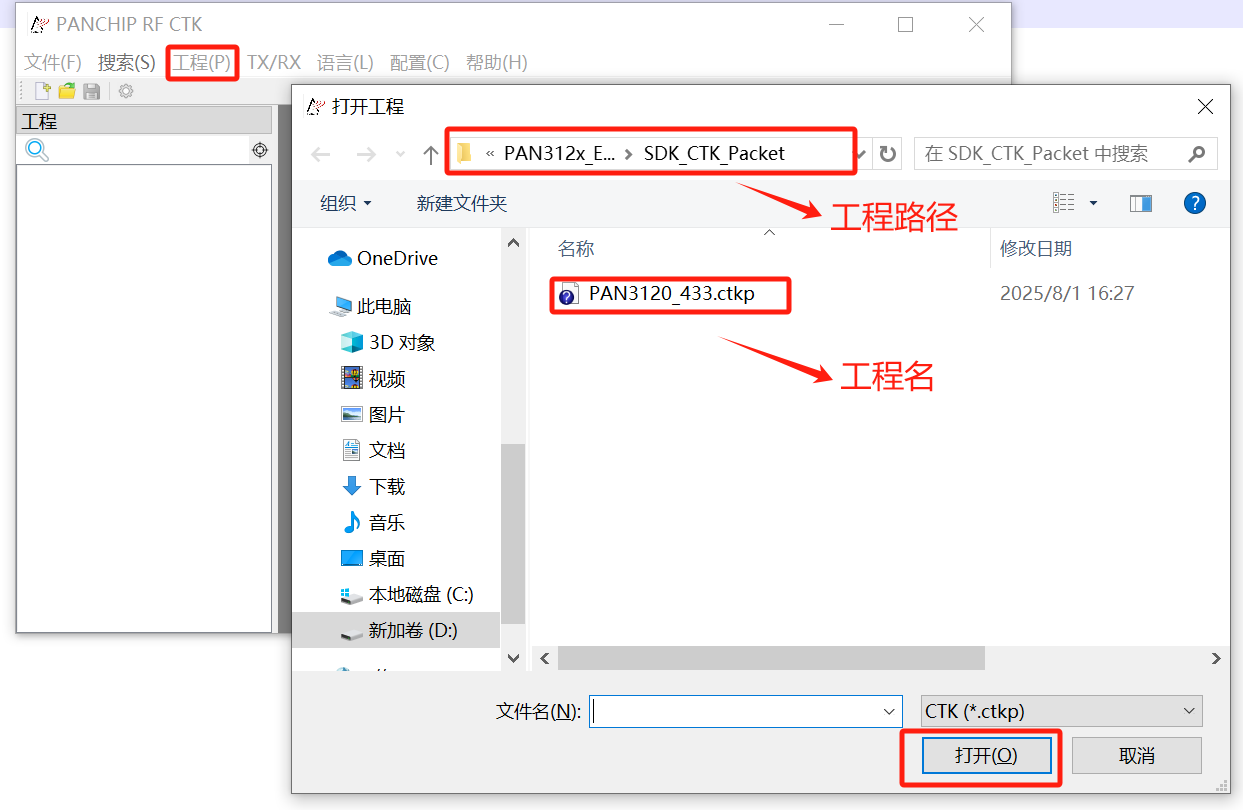

1、打开配置工程，如下图所示：
打开\01_SDK\PAN312x_DK_Develop\User\PAN312x_Example\SDK_CTK_Packet目录下PAN3120_433.ctkp工程，如下图所示
打开PAN3120_433.ctpk工程¶

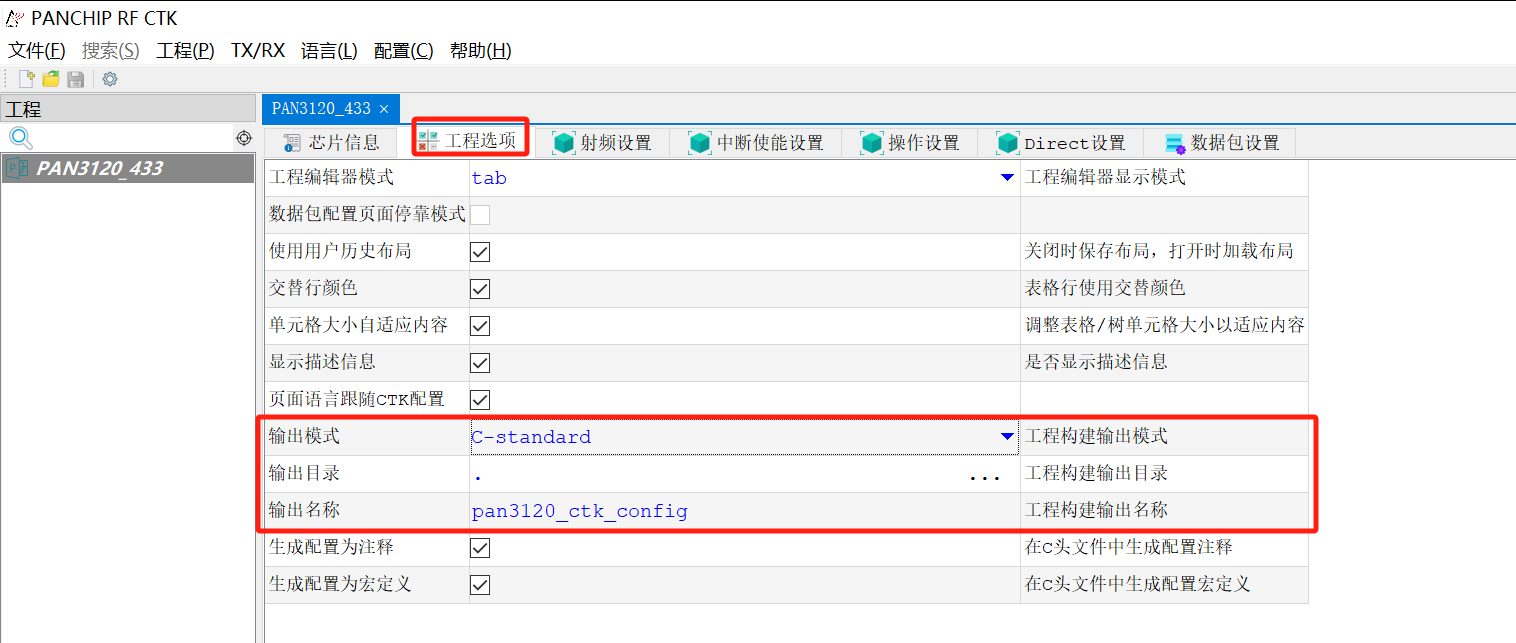

2、选择生成的配置的输出模式、输出目录，输出名称等信息，如下图所示：
配置输出信息¶

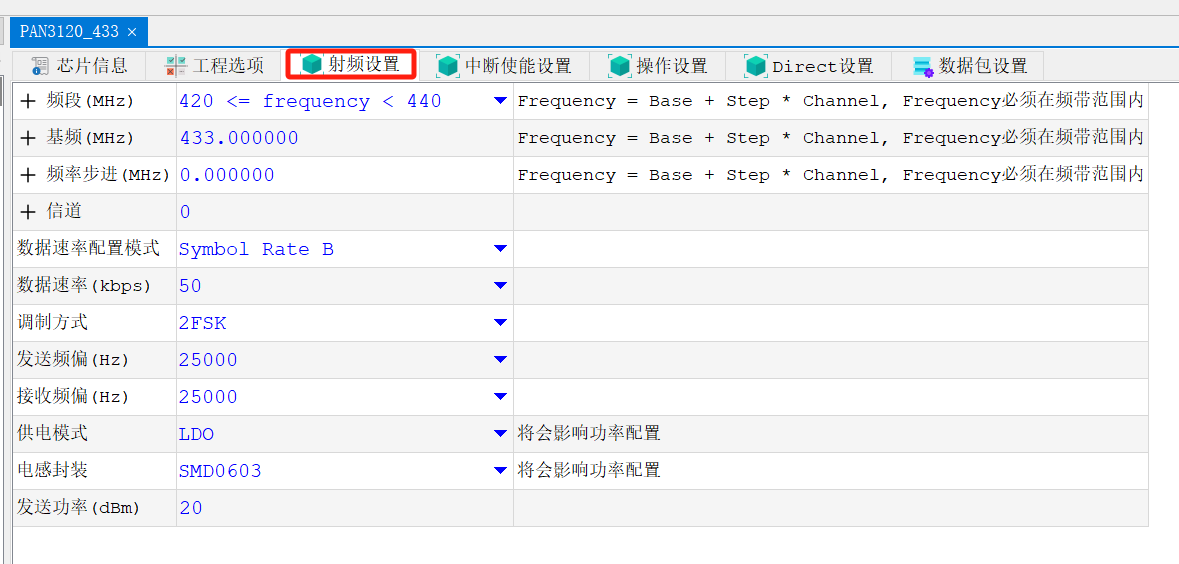

3、射频参数设置，包括频点、速率、调制方式、Deviation、发射功率等参数，如下图所示：
射频参数设置¶

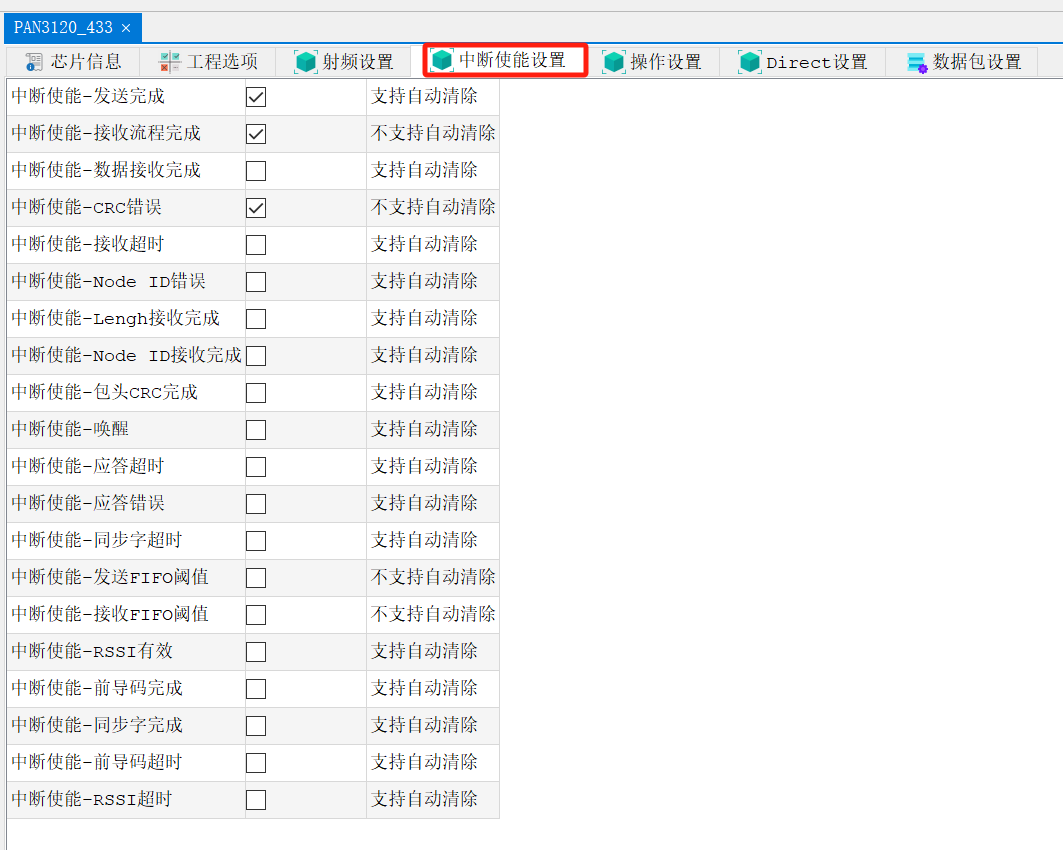

4、中断使能配置，客户可根据自己应用需求开启，如下图所示：
中断使能设置¶

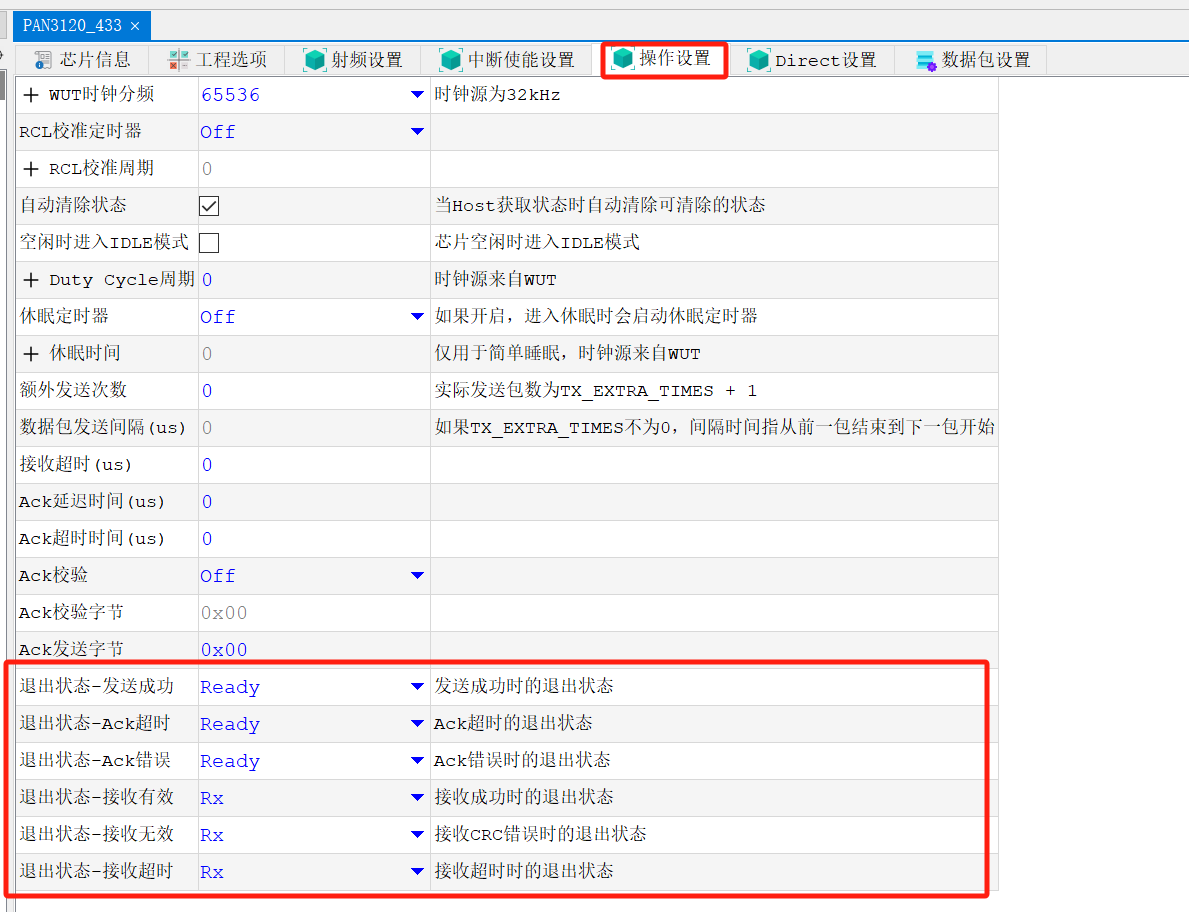

5、操作设置
操作设置¶
6、数据包设置之前导码字段，包括前导码模式，前导码长度，如果前导模式选择非标准的话，还需要配置前导码内容，是否使能前导码manchester编码，具体如下图所示：
数据包设置之前导码字段¶
7、数据包设置之同步字字段，包括同步字大小，同步字内容，是否使能同步字manchester编码，具体如下图所示：
数据包设置之同步字字段¶

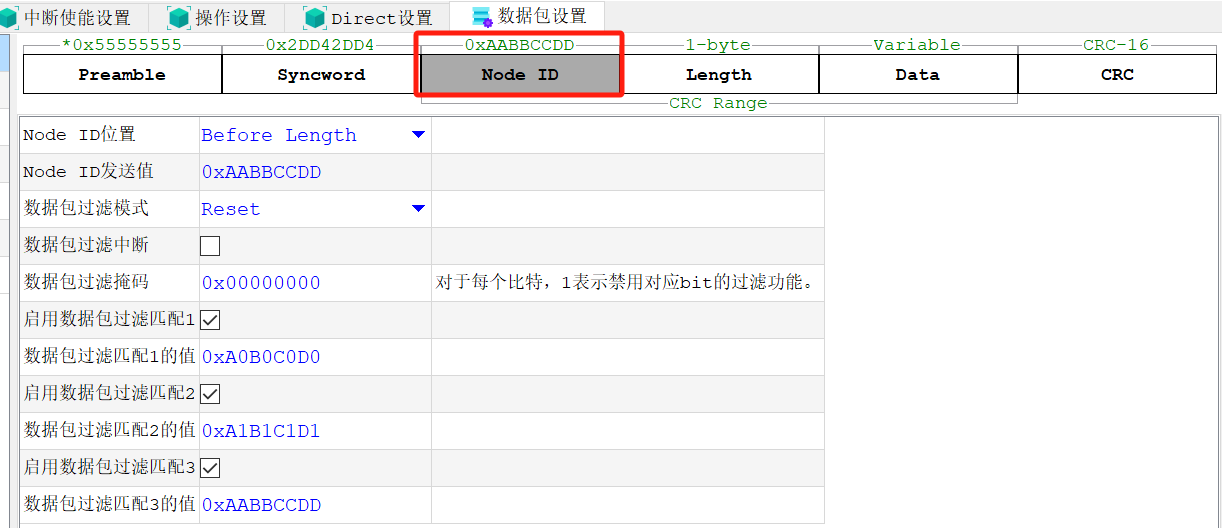

8、数据包设置之NodeId字段，如果帧结构中，NodeId字段的长度不为0，则需要配置NodeId位置，NodeId内容，是否使能数据过滤功能，具体配置如下图所示：
数据包设置之NodeId字段¶

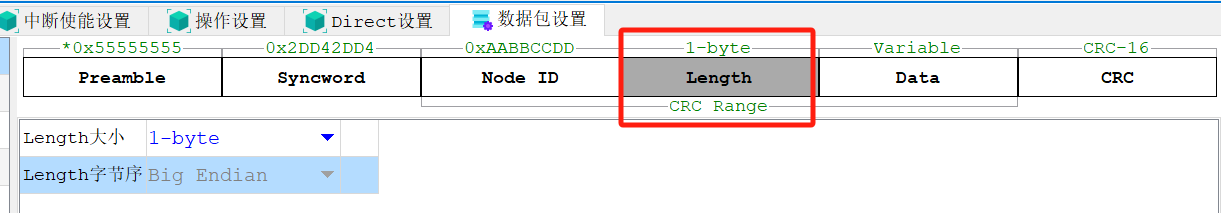

9、数据包设置之Length字段，包括Length的长度，Length字节序，具体如下图所示：
数据包设置之Length字段¶

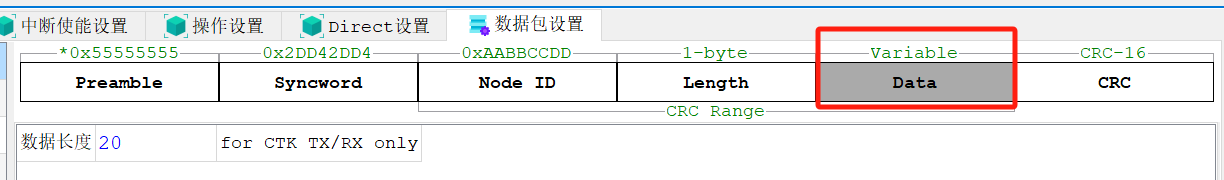

10、数据包设置之Data字段，包括数据长度的设置，具体如下图所示：
数据包设置之Data字段¶

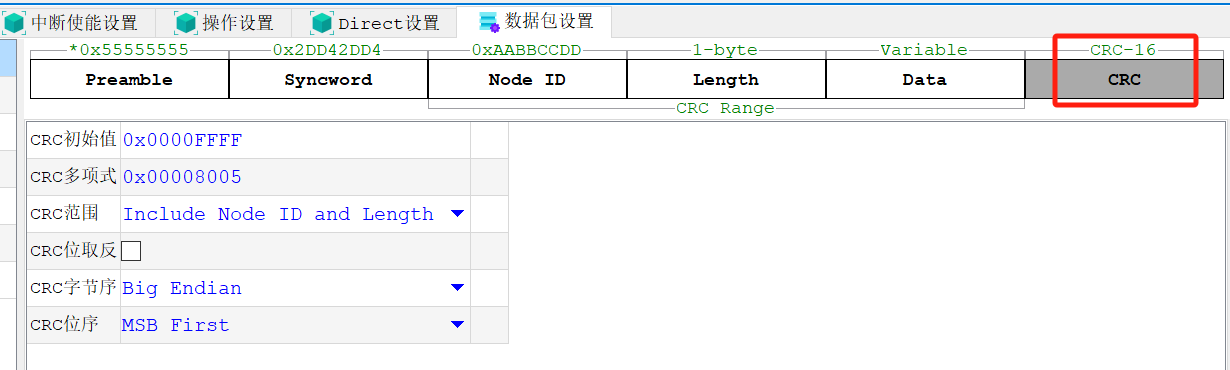

11、数据包设置之CRC，包括CRC初始值，CRC多项式，CRC作用范围，CRC输出是否取反，CRC字节序设置，CRC位序设置等，具体如下图所示：
数据包设置之CRC字段¶

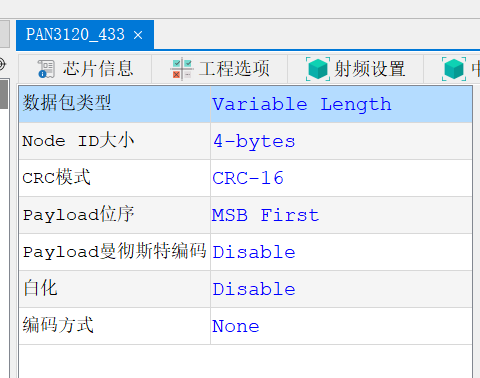

12、数据包之其他一些参数配置，主要包括数据类型，NodeId大小，CRC模式，Payload位序，是否Payload的Manchester编码，是否使能白化，编码方式的选择等，具体如下图所示：
数据包设置之其他一些参数配置¶
4 PANCHIP_RF_CTK参数输出¶
待完成上述第3章描述的参数配置后，然后可以通过工具PANCHIP_RF_CTK输出一个.c和.h文件，输出文件路径为上述设置的输出目，具体如下图所示：
数据包设置之其他一些参数配置¶
5 编译和烧录¶
例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)

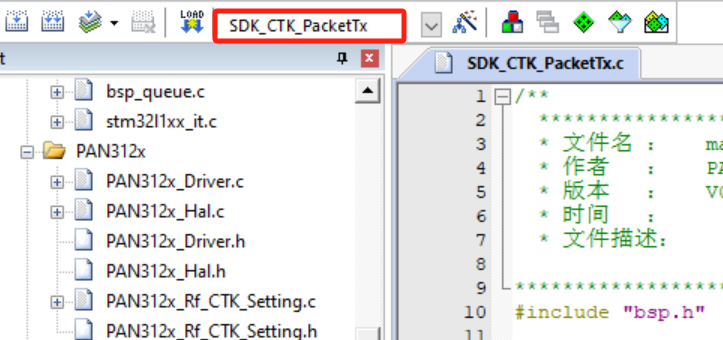

1、打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_CTK_PacketTx，如下图所示
工程选择¶
然后编译并下载该程序。
2、将PANCHIP_RF_CTK输出的文件添加到工程目录中，如下图所示：
RF配置文件添加¶
