SDK_FixedLongPacketRx¶
1 功能概述¶
本代码示例主要演示PAN312x固定包长帧结构怎么实现长包接收。
备注： 1、当接收的字节数长度大于fifo长度(128bytes)时，可采用rx fifo阈值的方式来实现长包接收； 2、当前rx fifo 阈值固定为64 bytes;
2 环境要求¶
Board: PAN312x_EVB
PAN312x 模组
USB转串口模块
PC端串口数据显示上位机
3 编译和烧录¶
例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)

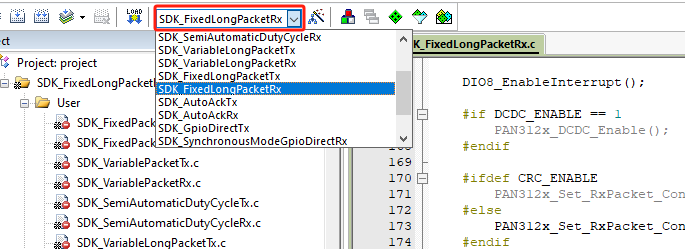

打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_FixedLongPacketRx，如下图所示
工程选择¶
然后编译并下载该程序。
4 RF参数参数设置¶
RF参数设置¶
如上图所示：RF参数目前主要包括频点、调制方式、速率、Tx Deviation、Rx Deviation、发射功率等，其中频点由基础频点，频点步进，通道3部分组成；
举例配置频点为493000000Hz，调制方式为2FSK，速率为50000bps，Tx Deviation为25000Hz，Rx Deviation为25000Hz，发射功率为21dBm，如下所示：
RF参数设置举例¶
5 帧结构参数设置¶
帧结构参数设置¶
如上图所示：帧结构参数目前主要包前导码长度，前导码内容，同步字长度，同步字内容，前导码、同步字和数据区域的manchester编码是否模式，以及manchester编码是否使能，Fec编码，白化选择等参数；
举例配置帧结构，如下图示：
帧结构参数设置举例¶
6 CRC参数设置¶
CRC参数设置¶
如上图所示：CRC参数目前主要CrcMode、Crc多项式、Crc种子、CrcBitOrder、CrcByteSwap、Crc作用范围，Crc输出是否取反等。
举例配置CRC为 CRC_16_IBM，如下图所示：
CRC参数设置举例¶
7 测试方法¶
1、复位PAN312x、等待PAN312x Ready；
2、初始化一些寄存器；
3、设置RF参数、帧结构参数、CRC参数；
4、设置RxPpacket为固定包长，根据需要确认是否需要使能CRC；
5、将IRQ_MASK_RX_FIFO_TH中断映射到IRQ(GPIO8)引脚上；
6、设置系统自动清除部分中断状态；
7、设置RxTimeout时间；
8、设置RxTimeout、RxInvalid、RxValid后，RF的状态为Rx；
9、设置RF的进入Rx；
9、长包发送处理逻辑，如下图所示：：

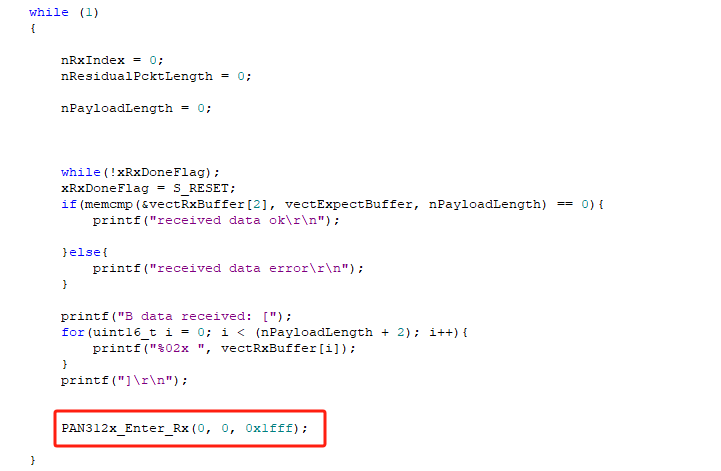

固定包长帧结构接收主函数处理逻辑¶

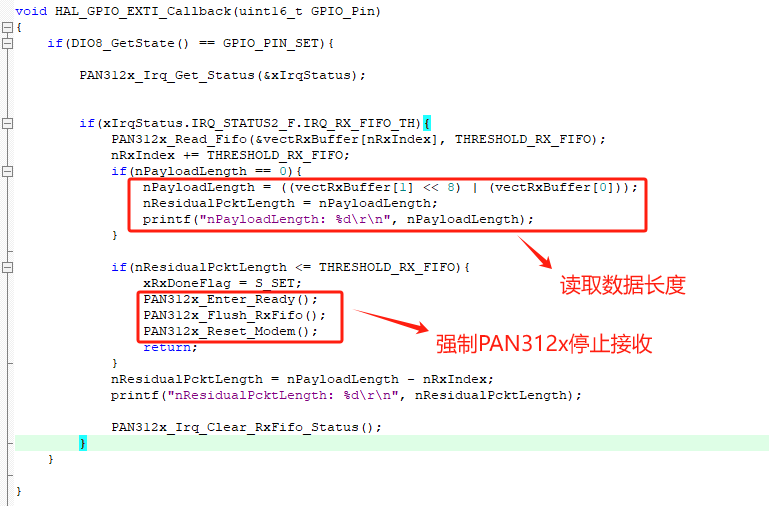

固定包长帧结构接收中断处理逻辑¶
备注：
1、若使能设置系统自动清除部分中断状态，除了 IRQ_RX_DONE、IRQ_RX_CRC_ERROR、 IRQ_TX_FIFO_TH、IRQ_RX_FIFO_TH 这些中断状态，需要额外发送命令来清除，其它中断状态都可以由PAN312x自动清除掉；
2、关于int PAN312x_Enter_Rx(uint16_t channel, uint8_t condition, uint16_t rx_len)，需要注意，当设置PAN312x的帧结构为固定包长时，第三个参数rx_len为实际接收的数据长度，当设置PAN312x的帧结构为可变包长时，第三个参数rx_len 为0；
3、因为固定包长帧结构，无法知道发送端发送的数据长度，所以在进入接收时，需要将接收的数据长度设置为最大0x1fff
