Flash KVStore

1 功能概述

本例程演示如何使用 KVStore 组件,对 SoC Flash 的 KVStore 分区进行 key 的读、写、覆盖、删除等操作。

重要

出于安全考虑,请勿在中断服务程序(ISR)中调用 KVStore 相关接口。

2 环境准备

  • 硬件设备与线材:

    • PAN107X EVB 核心板底板各一块

    • JLink 仿真器(用于烧录例程程序)

    • USB-TypeC 线一条(用于底板供电和查看串口打印 Log)

    • 杜邦线数根或跳线帽数个(用于连接各个硬件设备)

  • 硬件接线:

    • 将 EVB 核心板插到底板上

    • 使用 USB-TypeC 线,将 PC USB 插口与 EVB 底板 USB->UART 插口相连

    • 使用杜邦线将 EVB 底板上的 TX 引脚接至核心板 P16,RX 引脚接至核心板 P17

    • 使用杜邦线将 JLink 仿真器的:

      • SWD_CLK 引脚与 EVB 底板的 P00 排针相连

      • SWD_DAT 引脚与 EVB 底板的 P01 排针相连

      • SWD_GND 引脚与 EVB 底板的 GND 排针相连

  • PC 软件:

    • 串口调试助手(UartAssist)或终端工具(SecureCRT),波特率 921600(用于接收串口打印 Log)

3 编译和烧录

例程位置:<PAN10XX-NDK>\01_SDK\nimble\samples\component\flash_kvstore\keil_107x

双击 Keil Project 文件打开工程进行编译烧录。

4 例程演示说明

  1. 烧录完成后,芯片会通过串口打印例程 Log:

    Try to load HW calibration data.. DONE.
    - Chip Info         : 0x61
    - Chip CP Version   : 255
    - Chip FT Version   : 7
    - Chip MAC Address  : E11000014DE5
    - Chip UID          : B90801465454455354
    - Chip Flash UID    : 4250315A3538380B01FD8B435603EF78
    - Chip Flash Size   : 512 KB (Inc. 4KB Panchip Info Area)

    - Current Flash Map :
      +-------------------------+ <- Addr: 0x00000
      |      App Partition      |
      |        (480 KB)         |
      +-------------------------+ <- Addr: 0x78000
      |    KVStore Partition    |
      |        ( 16 KB)         |
      +-------------------------+ <- Addr: 0x7C000
      |  User Custom Partition  |
      |        ( 12 KB)         |
      +-------------------------+ <- Addr: 0x7F000
      |    Panchip Info Area    |
      |     (4 KB, Hidden)      |
      +-------------------------+ <- End : 0x80000 (512 KB)

    [I] App started..

    [I] Try to write kv data, key="test_data", len=4
    [I] kv_write_data[0]: 0x11
    [I] kv_write_data[1]: 0x22
    [I] kv_write_data[2]: 0x33
    [I] kv_write_data[3]: 0x44
    [I] KV write done, return code: 0x0 (KVSTORE_OK)

    [I] Try to read kv data, key:"test_data", len:4
    [I] KV read done, return code: 0x0 (KVSTORE_OK)
    [I] Actual read length = 4
    [I] kv_read_data[0]: 0x11
    [I] kv_read_data[1]: 0x22
    [I] kv_read_data[2]: 0x33
    [I] kv_read_data[3]: 0x44

    [I] Try to write kv data again, key:"test_data", len:3
    [I] kv_write_data[0]: 0x55
    [I] kv_write_data[1]: 0x66
    [I] kv_write_data[2]: 0x77
    [I] KV write done, return code: 0x0 (KVSTORE_OK)

    [I] Try to read kv data again, key:"test_data", len:10
    [I] KV read done, return code: 0x0 (KVSTORE_OK)
    [I] Actual read length = 3
    [I] kv_read_data[0]: 0x55
    [I] kv_read_data[1]: 0x66
    [I] kv_read_data[2]: 0x77

    [I] Try to check if the key "test_data" exists..
    [I] KV key check done, return code: 0x0 (KVSTORE_OK)

    [I] Try to delte the key "test_data"..
    [I] KV key delete done, return code: 0x0 (KVSTORE_OK)

    [I] Try to check again if the key "test_data" exists..
    [I] KV key check done, return code: 0x9420005 (KVSTORE_ITEM_NOT_FOUND_ERROR)

  2. 由上述 Log 可知,本例程:

    • KVStore 区域被配置在 Flash 0x78000 地址,大小为 16KB

    • 向 KVStore 区域先写入一个名为 test_data 的键值(Key-Value),然后分别尝试读取、更改、删除操作,并确认操作成功

5 开发者说明

KVStore(Key Value Storage Library)是一个开源的键值对存储(Key-Value Pair Storage)框架,其支持各种非易失存储器(如 Flash)、支持多实例、可抵御电源故障(be resilient to power failures)、促进存储器均匀磨损(promote even wear of the storage)以延长使用寿命。我们对其做了一些修改后,使其成为 PAN10xx NDK 的组件提供给开发者使用。

开发者可通过如下步骤使能 KVStore 组件:

  1. 将 KVStore 源码和头文件目录加入 Keil 工程:

    • mtb_init.c(位于 <PAN10xx-NDK>/nimble/component/kv_store/ 目录)

    • mtb_kvstore.c(位于 <PAN10xx-NDK>/nimble/component/kv_store/ 目录)

    • 头文件目录<PAN10xx-NDK>/nimble/component/kv_store/

  2. 在 Keil 工程中配置 KVstore 组件:

    • 打开工程配置 sdk_config.h 文件

    • 将 KVStore Flash 分区(Flash/Image Config : Flash Partition Config : KVStore Flash Partition Size (KB))大小配置为非 0 值以使能 KVStore 组件;注意此分区大小必须为 8 (KB) 的倍数

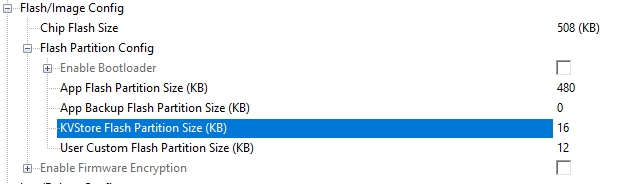

当前例程的 KVStore 组件 config 配置如下:


KVStore component config

需要说明的是,KVStore 在 Flash 使用上有如下特点:

  1. 内部存在交换区(Swap Area),因此实际可用的 Flash 区域只有 KVStore 分区大小的一半

  2. 每个 Item(键值对)占用的 Flash 至少是一个 Flash Page(256字节)大小

根据上述特性,我们可以计算出本例程中 KVStore 区域(16KB)实际最多可以存储的有效 Item(键值对)的数量为 (16 * 1024) / 2 / 256 = 32 个。

KVStore 实际上是通过冗余的 Flash 空间来换取存储的可靠性和均匀磨损的,因此项目中我们要根据实际需求合理规划 KVStore 分区大小,若分区设置得太小可能会导致存储空间不够,若分区设置得太大则会比较浪费 Flash 空间。

另外需注意,若项目中使用到了蓝牙功能,并且开启了加密/配对功能,则蓝牙 Host 内部会使用 KVStore 来存储配对信息,所以此场景下 KVStore 组件也是必须使能的。

6 RAM/Flash资源使用情况

PAN107x:

Flash Size:  28.85k
RAM Size:  14.74 k
