USBD HID Keyboard¶
1 功能概述¶
本例程演示 CherryUSB 组件的 HID Keyboard Device（键盘设备）的基本功能与使用方法。
2 环境准备¶
硬件设备与线材：
PAN107X EVB 核心板与底板各一块
JLink 仿真器（用于烧录例程程序）
USB-TypeC 线一条（用于底板供电和查看串口打印 Log）
杜邦线数根或跳线帽数个（用于连接各个硬件设备）
硬件接线：
将 EVB 核心板插到底板上
使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板 USB->UART 插口相连
使用杜邦线将 EVB 底板上的 TX 引脚接至核心板 P16，RX 引脚接至核心板 P17
使用杜邦线将 JLink 仿真器的：
SWD_CLK 引脚与 EVB 底板的 P00 排针相连
SWD_DAT 引脚与 EVB 底板的 P01 排针相连
SWD_GND 引脚与 EVB 底板的 GND 排针相连
使用跳线帽将 EVB 底板的：
USB+ 排针与 P14 排针相连
USB- 排针与 P13 排针相连
PC 软件:
串口调试助手（UartAssist）或终端工具（SecureCRT），波特率 921600（用于接收串口打印 Log）
3 编译和烧录¶
例程位置：<PAN10XX-NDK>\01_SDK\nimble\samples\component\usbd_hid_keyboard\keil_107x
双击 Keil Project 文件打开工程进行编译烧录。
4 例程演示说明¶
烧录完成后，芯片会通过串口打印例程初始化 Log，并且约 1s 打印一次模拟按键按下的 Log，但由于 USB 还没插入，因此模拟按键并不会有任何效果：
Try to load HW calibration data.. DONE. - Chip Info : 0x61 - Chip CP Version : 255 - Chip FT Version : 7 - Chip MAC Address : E11000014DE5 - Chip UID : B90801465454455354 - Chip Flash UID : 4250315A3538380B01FD8B435603EF78 - Chip Flash Size : 512 KB (Inc. 4KB Panchip Info Area) - Current Flash Map : +-------------------------+ <- Addr: 0x00000 | App Partition | | (480 KB) | +-------------------------+ <- Addr: 0x78000 | KVStore Partition | | ( 16 KB) | +-------------------------+ <- Addr: 0x7C000 | User Custom Partition | | ( 12 KB) | +-------------------------+ <- Addr: 0x7F000 | Panchip Info Area | | (4 KB, Hidden) | +-------------------------+ <- End : 0x80000 (512 KB) [I] App started.. [I] USBD_EVENT_DISCONNECTED [I] Simulate Keyboard Key Press.. [I] Simulate Keyboard Key Press.. [I] Simulate Keyboard Key Press.. [I] Simulate Keyboard Key Press.. [I] Simulate Keyboard Key Press..
PC 上创建一个空的文本文档，并将光标激活在此文档中
然后使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板的 USB 插口相连
观察串口 Log，提示 USB 初始化成功，并且仍然约 1s 打印一次模拟按键（键盘
A键）按下的 Log；再观察刚才创建的文本文档，可以看到约 1s 会自动打印一个字母A

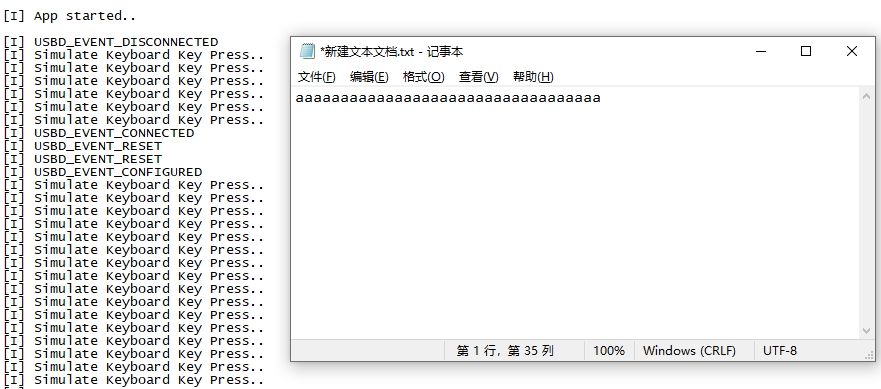

USB HID Keyboard 模拟按键定时按下¶
