USBD CDC-ACM¶
1 功能概述¶
本例程演示 CherryUSB 组件的 CDC-ACM Device（虚拟串口设备）的基本功能与使用方法。
2 环境准备¶
硬件设备与线材：
PAN107X EVB 核心板与底板各一块
JLink 仿真器（用于烧录例程程序）
USB-TypeC 线一条（用于底板供电和查看串口打印 Log）
杜邦线数根或跳线帽数个（用于连接各个硬件设备）
硬件接线：
将 EVB 核心板插到底板上
使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板 USB->UART 插口相连
使用杜邦线将 EVB 底板上的 TX 引脚接至核心板 P16，RX 引脚接至核心板 P17
使用杜邦线将 JLink 仿真器的：
SWD_CLK 引脚与 EVB 底板的 P00 排针相连
SWD_DAT 引脚与 EVB 底板的 P01 排针相连
SWD_GND 引脚与 EVB 底板的 GND 排针相连
使用跳线帽将 EVB 底板的：
USB+ 排针与 P14 排针相连
USB- 排针与 P13 排针相连
PC 软件:
串口调试助手（UartAssist）或终端工具（SecureCRT），波特率 921600（用于接收串口打印 Log）
3 编译和烧录¶
例程位置：<PAN10XX-NDK>\01_SDK\nimble\samples\component\usbd_cdc_acm\keil_107x
双击 Keil Project 文件打开工程进行编译烧录。
4 例程演示说明¶
烧录完成后，芯片会通过串口打印例程初始化 Log：
Try to load HW calibration data.. DONE. - Chip Info : 0x61 - Chip CP Version : 255 - Chip FT Version : 7 - Chip MAC Address : E11000014DE5 - Chip UID : B90801465454455354 - Chip Flash UID : 4250315A3538380B01FD8B435603EF78 - Chip Flash Size : 512 KB (Inc. 4KB Panchip Info Area) - Current Flash Map : +-------------------------+ <- Addr: 0x00000 | App Partition | | (480 KB) | +-------------------------+ <- Addr: 0x78000 | KVStore Partition | | ( 16 KB) | +-------------------------+ <- Addr: 0x7C000 | User Custom Partition | | ( 12 KB) | +-------------------------+ <- Addr: 0x7F000 | Panchip Info Area | | (4 KB, Hidden) | +-------------------------+ <- End : 0x80000 (512 KB) [I] App started.. [I] Receive data from Virtual Serial Port (VCOM) and then just send the data back.. [I] USBD_EVENT_DISCONNECTED
使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板的 USB 插口相连
观察串口 Log，提示 USB 初始化成功：
[I] USBD_EVENT_CONNECTED [I] USBD_EVENT_RESET [I] USBD_EVENT_RESET [I] USBD_EVENT_CONFIGURED [D] USB CDC-ACM intf:0, GET linecoding <2000000 8 N 1> [D] USB CDC-ACM intf:0, SET linecoding <2000000 8 N 1> [D] USB CDC-ACM intf:0, GET linecoding <2000000 8 N 1>
打开设备管理器，可以看到新增了一个名为 USB 串行设备 的 COM 口，检查其 VID/PID，发现也与例程设置一致：

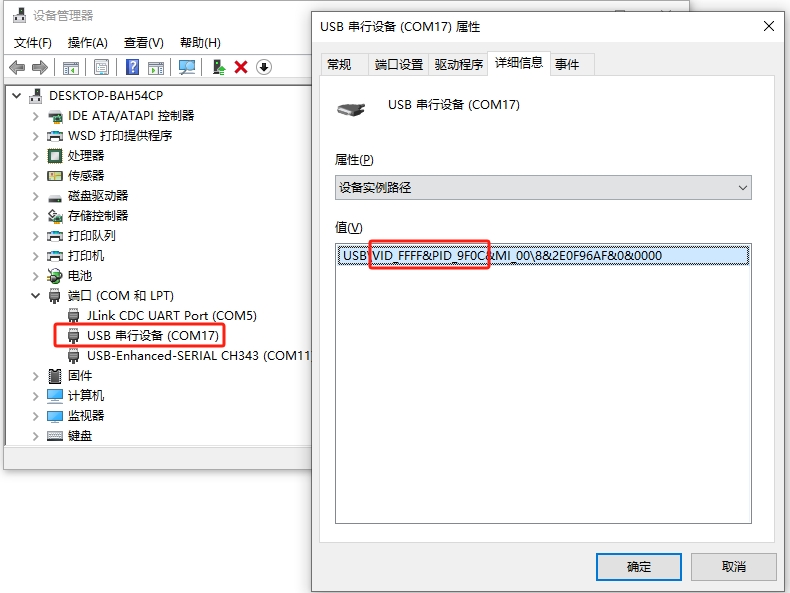

USB CDC-ACM 虚拟串口枚举成功¶
打开一个串口调试助手，选择并打开刚才识别的虚拟串口（波特率等参数可以随意设置），然后向其发送任意数据，可观察到此串口收到此数据后，直接将数据原样发送了回来：
[D] USB CDC-ACM intf:0, GET linecoding <2000000 8 N 1> [D] USB CDC-ACM intf:0, GET linecoding <2000000 8 N 1> [D] USB CDC-ACM intf:0, SET linecoding <115200 8 N 1> [D] USB CDC-ACM intf:0, GET linecoding <115200 8 N 1> [D] USB CDC-ACM intf:0, SET linecoding <115200 8 N 1> [D] USB CDC-ACM intf:0, GET linecoding <115200 8 N 1> [D] actual out len:8 [D] actual in len:8

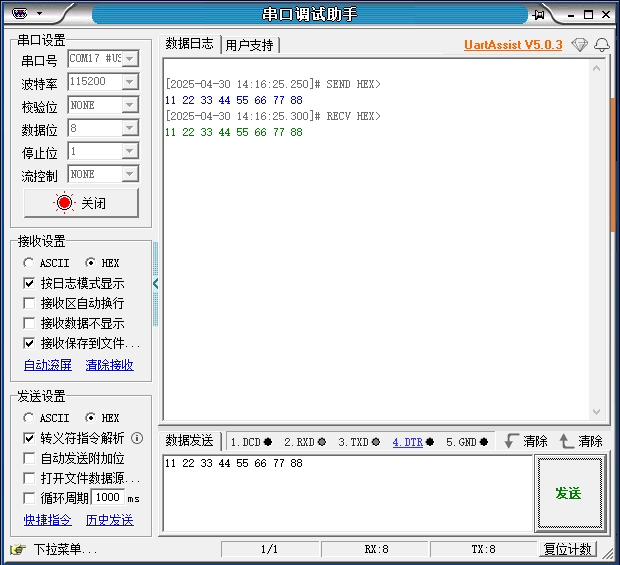

USB CDC-ACM 虚拟串口收发数据¶
