USBD HID Custom In/Out and MSC RAM Disk¶
1 功能概述¶
本例程演示 CherryUSB 组件的 HID Custom In/Out and MSC RAM Disk Device（自定义人机接口与大容量存储复合设备）的基本功能与使用方法。
2 环境准备¶
硬件设备与线材：
PAN107X EVB 核心板与底板各一块
JLink 仿真器（用于烧录例程程序）
USB-TypeC 线一条（用于底板供电和查看串口打印 Log）
杜邦线数根或跳线帽数个（用于连接各个硬件设备）
硬件接线：
将 EVB 核心板插到底板上
使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板 USB->UART 插口相连
使用杜邦线将 EVB 底板上的 TX 引脚接至核心板 P16，RX 引脚接至核心板 P17
使用杜邦线将 JLink 仿真器的：
SWD_CLK 引脚与 EVB 底板的 P00 排针相连
SWD_DAT 引脚与 EVB 底板的 P01 排针相连
SWD_GND 引脚与 EVB 底板的 GND 排针相连
使用跳线帽将 EVB 底板的：
USB+ 排针与 P14 排针相连
USB- 排针与 P13 排针相连
PC 软件:
串口调试助手（UartAssist）或终端工具（SecureCRT），波特率 921600（用于接收串口打印 Log）
3 编译和烧录¶
例程位置：<PAN10XX-NDK>\01_SDK\nimble\samples\component\usbd_hid_custom_msc_ram_disk\keil_107x
双击 Keil Project 文件打开工程进行编译烧录。
4 例程演示说明¶
烧录完成后，芯片会通过串口打印例程初始化 Log：
Try to load HW calibration data.. DONE. - Chip Info : 0x61 - Chip CP Version : 255 - Chip FT Version : 7 - Chip MAC Address : E11000014DE5 - Chip UID : B90801465454455354 - Chip Flash UID : 4250315A3538380B01FD8B435603EF78 - Chip Flash Size : 512 KB (Inc. 4KB Panchip Info Area) - Current Flash Map : +-------------------------+ <- Addr: 0x00000 | App Partition | | (480 KB) | +-------------------------+ <- Addr: 0x78000 | KVStore Partition | | ( 16 KB) | +-------------------------+ <- Addr: 0x7C000 | User Custom Partition | | ( 12 KB) | +-------------------------+ <- Addr: 0x7F000 | Panchip Info Area | | (4 KB, Hidden) | +-------------------------+ <- End : 0x80000 (512 KB) [I] App started.. [I] USBD_EVENT_INIT [I] USBD_EVENT_DISCONNECTED
使用 USB-TypeC 线，将 PC USB 插口与 EVB 底板的 USB 插口相连
可以看到 PC 文件资源管理器中多了一个U盘盘符，并提示需要格式化，点击确认，确认可成功将其格式化：
USB 虚拟 U 盘插入后提示格式化¶
USB 虚拟 U 盘格式化成功¶
打开成功格式化的磁盘，在其中新建一个文本文件并写入一些内容，确认可成功保存：
USB 虚拟 U 盘文件存储¶
需注意，由于芯片 SRAM 大小有限，虽然 PC 上显示此 U 盘大小为 480KB，实际例程中仅给此 U 盘分配了 5KB 的 SRAM，因此测试的时候不可以向其写入大数据。 另外，由于是使用芯片 SRAM 虚拟出来的 U 盘，因此芯片复位或掉电后数据会丢失，PC 会提示需要重新格式化。

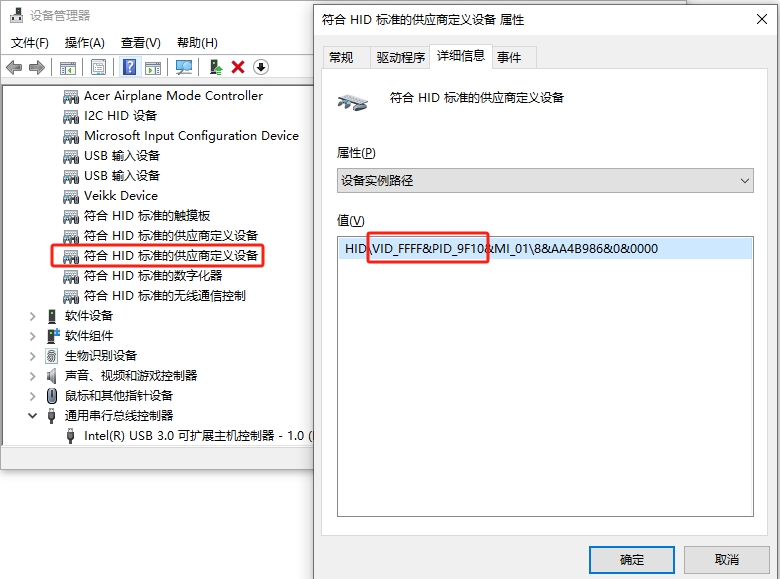

打开设备管理器，可以看到还新增了一个名为 符合 HID 标准的供应商自定义设备 的人机接口设备，检查其 VID/PID，发现也与例程设置一致：
USB HID 自定义设备枚举成功¶
双击例程目录下的 HID 通信测试脚本

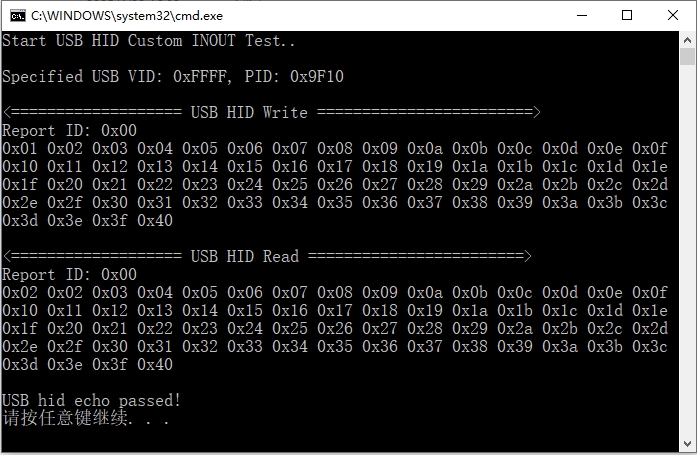

usbd_hid_custom_msc_ram_disk_test_hid.bat，在弹出的命令行界面中可观察到 HID 数据收发测试过程及结果：
USB HID 自定义设备数据收发测试¶
注：此测试脚本依赖 python 的 pywinusb 库，若脚本执行失败，提示未找到此库，则需手动安装：
pip install pywinusb
