当前文档版本为 v0.3.0，您可以访问当前页面的开发中版本以获取最近可能的更新。

13_SDK_FullAutomaticDutyCycleRx¶

1 功能概述¶

本代码示例主要演示如何使用PAN312x的全自动DutyCycleRx功能。

备注： 1、全自动DutyCylceRx，就是设置PAN312x的工作周期(开窗时间 + 休眠时间)，开窗时间，然后进入DutyCycle，就完全不需要MCU参与PAN312x的状态切换；

2 环境要求¶

Board: PAN312x_EVB
PAN312x 模组
USB转串口模块
PC端串口数据显示上位机

3 编译和烧录¶

例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)

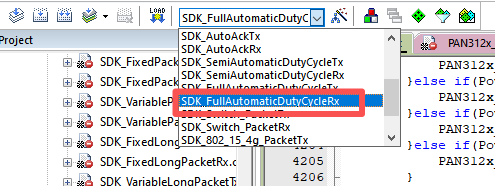

打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_FullAutomaticDutyCycleRx，如下图所示

工程选择¶

然后编译并下载该程序。

4 RF参数参数设置¶

RF参数设置¶

1、如上图所示，RF参数目前主要包括：频点、调制方式、速率、Tx Deviation、Rx Deviation、供电方式，发射功率等参数，

2、其中频点由基础频点，频点步进，通道3部分组成，即：

Frequency = FrequencyBase + FrequencyStep * FrequencyChannelNumber

3、关于PowerSelect说明：

POWER_LDO_0603：表示供电方式为LDO，匹配电路中用的电感封装为0603；

POWER_LDO_0402：表示供电方式为LDO，匹配电路中用的电感封装为0402；

POWER_DCDC_0603：表示供电方式为DCDC，匹配电路中用的电感封装为0603；

POWER_DCDC_0402：表示供电方式为DCDC，匹配电路中用的电感封装为0402；

5 帧结构参数设置¶

帧结构参数设置¶

1、如上图所示，帧结构参数主要包括：前导码长度，前导码内容，同步字长度，同步字内容，前导码、同步字和数据区域的manchester编码是否模式，以及manchester编码是否使能，Fec编码，白化选择等参数；

6 CRC参数设置¶

CRC参数设置¶

1、如上图所示：CRC参数目前主要CrcMode、Crc多项式、Crc种子、CrcBitOrder、CrcByteSwap、Crc作用范围，Crc输出是否取反，Crc是否使能等参数。

7 测试方法¶

1、复位PAN312x、等待PAN312x Ready；

2、初始化一些寄存器；

3、设置RF参数，配置频点为493000000Hz，调制方式为2FSK，速率为50000bps，Tx Deviation为25000Hz，Rx Deviation为25000Hz，供电方式为POWER_LDO_0603，发射功率为21dBm，如下所示：

RF参数设置¶

4、设置帧结构参数，如下图示：

帧结构参数设置¶

5、设置CRC为 CRC_16_BAICHEVA，如下图所示：

CRC参数设置¶

6、设置RxPpacket为可变包长，根据需要确认是否需要使能CRC；

7、将RX_DONE、RX_PREAMBLE_DONE、RX_CRC_ERROR、WAKEUP中断映射到IRQ(GPIO8)引脚上；

8、设置系统自动清除部分中断状态；

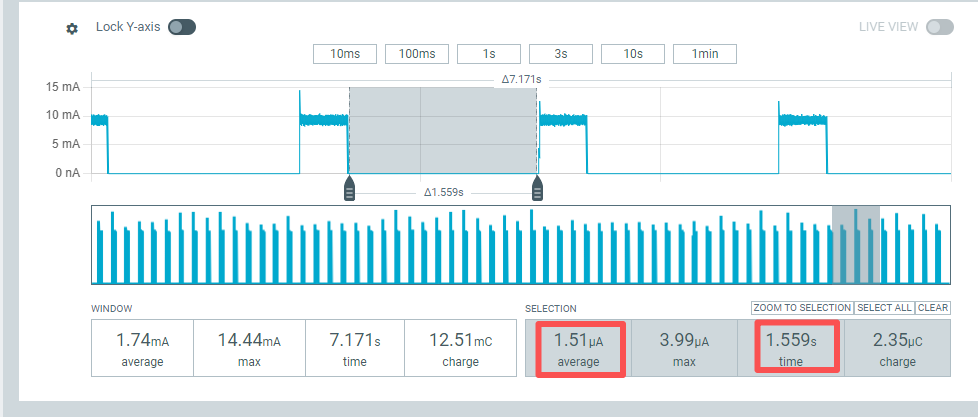

9、设置工作周期(开窗时间+休眠时间)为2s，开窗时间0.4s；

10、设置RxTimeout、RxInvalid、RxValid后，RF的状态为Rx；

11、设置RF的进入Rx；

12、设置RF进入DutyCycle：

备注：

1、若使能设置系统自动清除部分中断状态，除了 IRQ_RX_DONE、IRQ_RX_CRC_ERROR、 IRQ_TX_FIFO_TH、IRQ_RX_FIFO_TH 这些中断状态，需要额外发送命令来清除，其它中断状态都可以由PAN312x自动清除掉；

2、关于int PAN312x_Enter_Rx(uint16_t channel, uint8_t condition, uint16_t rx_len)，需要注意，当设置PAN312x的帧结构为固定包长时，第三个参数rx_len为实际发送的数据长度，当设置PAN312x的帧结构为可变包长时，第三个参数rx_len 为0；
