SDK_CTK_PacketRx¶
2 环境要求¶
Board: PAN312x_EVB
PAN312x 模组
USB转串口模块
PC端串口数据显示上位机
PANCHIP_RF_CTK
3 PANCHIP_RF_CTK参数配置¶
1、打开配置工程，如下图所示：
打开\01_SDK\PAN312x_DK_Develop\User\PAN312x_Example\SDK_CTK_Packet目录下PAN3120_433.ctkp工程，如下图所示
打开PAN3120_433.ctpk工程¶
2、选择生成的配置的输出模式、输出目录，输出名称等信息，如下图所示：
配置输出信息¶
3、射频参数设置，包括频点、速率、调制方式、Deviation、发射功率等参数，如下图所示：
射频参数设置¶
4、中断使能配置，客户可根据自己应用需求开启，如下图所示：
中断使能设置¶
5、操作设置
操作设置¶
6、数据包设置之前导码字段，包括前导码模式，前导码长度，如果前导模式选择非标准的话，还需要配置前导码内容，是否使能前导码manchester编码，具体如下图所示：
数据包设置之前导码字段¶
7、数据包设置之同步字字段，包括同步字大小，同步字内容，是否使能同步字manchester编码，具体如下图所示：
数据包设置之同步字字段¶
8、数据包设置之NodeId字段，如果帧结构中，NodeId字段的长度不为0，则需要配置NodeId位置，NodeId内容，是否使能数据过滤功能，具体配置如下图所示：
数据包设置之NodeId字段¶
9、数据包设置之Length字段，包括Length的长度，Length字节序，具体如下图所示：
数据包设置之Length字段¶
10、数据包设置之Data字段，包括数据长度的设置，具体如下图所示：
数据包设置之Data字段¶
11、数据包设置之CRC，包括CRC初始值，CRC多项式，CRC作用范围，CRC输出是否取反，CRC字节序设置，CRC位序设置等，具体如下图所示：
数据包设置之CRC字段¶
12、数据包之其他一些参数配置，主要包括数据类型，NodeId大小，CRC模式，Payload位序，是否Payload的Manchester编码，是否使能白化，编码方式的选择等，具体如下图所示：
数据包设置之其他一些参数配置¶
4 PANCHIP_RF_CTK参数输出¶
待完成上述第3章描述的参数配置后，然后可以通过工具PANCHIP_RF_CTK输出一个.c和.h文件，输出文件路径为上述设置的输出目，具体如下图所示：
数据包设置之其他一些参数配置¶
5 编译和烧录¶
例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)
1、打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_CTK_PacketTx，如下图所示
工程选择¶
然后编译并下载该程序。
2、将PANCHIP_RF_CTK输出的文件添加到工程目录中，如下图所示：
RF配置文件添加¶
6 测试方法¶
1、复位PAN312x、等待PAN312x Ready；
2、初始化一些寄存器；
3、调用宏定义**__PAN312x_LOAD_CTKCONFIG** 加载rf配置文件到芯片；

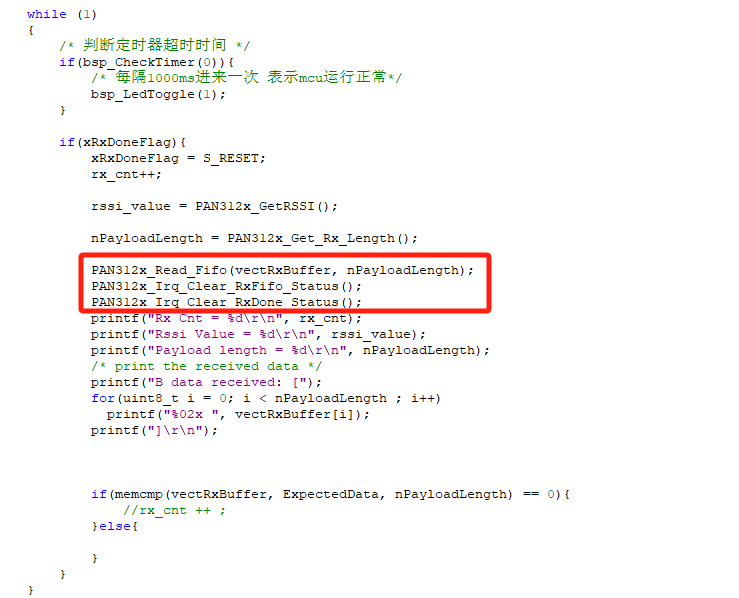

4、在while循环中，等待Rx接收完成标志，待等到Rx接收完成后，然后读取fifo，并清除Rx_Done状态；如下图所示：

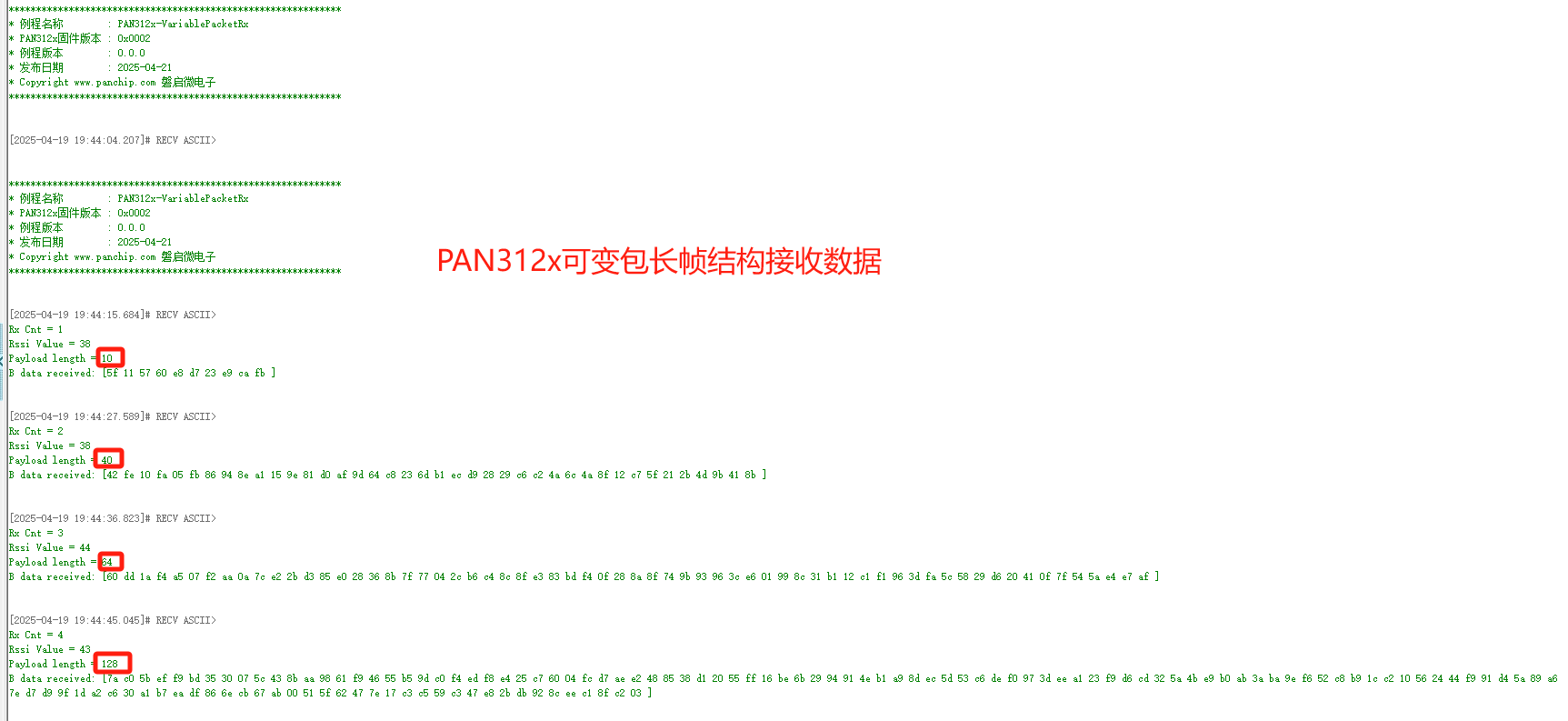

可变包长帧结构接收¶
备注：
1、关于int PAN312x_Enter_Rx(uint16_t channel, uint8_t condition, uint16_t rx_len)，需要注意，当设置PAN312x的帧结构为固定包长时，第三个参数rx_len为实际发送的数据长度，当设置PAN312x的帧结构为可变包长时，第三个参数rx_len 为0；
