射频测试

1 功能概述

本文主要介绍 PAN271x RF测试固件的使用。

2 环境要求

• PAN271x EVB 若干块

• USB转串口工具若干块

• 硬件接线：

  • 使用杜邦线连接 EVB 和 USB 转串口工具:

    • UART1_Rx (P00) 与 USB 转串口工具 TX 连接

    • UART1_Tx (P01) 与 USB 转串口工具 RX 连接

• Panchip ToolBox 下载

• USB TYPE-C 线

3 RF测试固件说明

NO	固件说明	下载链接	更新日期
1	RF性能测试(发射功率、频偏、EVM、对测收包率等)	PAN271x RF测试固件	2025-10-16

4 演示说明

PAN271x EVB 板 PIN 脚接线说明：

PAN271x EVB 板 GPIO	USB转串口工具
UART1_Rx (P00)	UART_TX
UART1_Tx (P01)	UART_RX
VBAT (VDD)	VCC(3.3V)
GND	GND

RF 性能测试需通过 PAN271x Toolbox 工具箱工具进行测试：

1. 用 PANLink 或者 JLink 烧录固件 “PAN271x RF测试固件”。

   PAN271x RF 测试固件可从前面列出的 WiKi 链接下载，也可直接从 PAN271x DK 开发套件中找到（位于：<PAN271x-DK>/04_TOOLS/RF测试固件）。

2. 测试流程可参考 Panchip Toolbox 工具箱 文档第一章 RF 测试说明。

UART 通信波特率: 115200

典型的测试场景

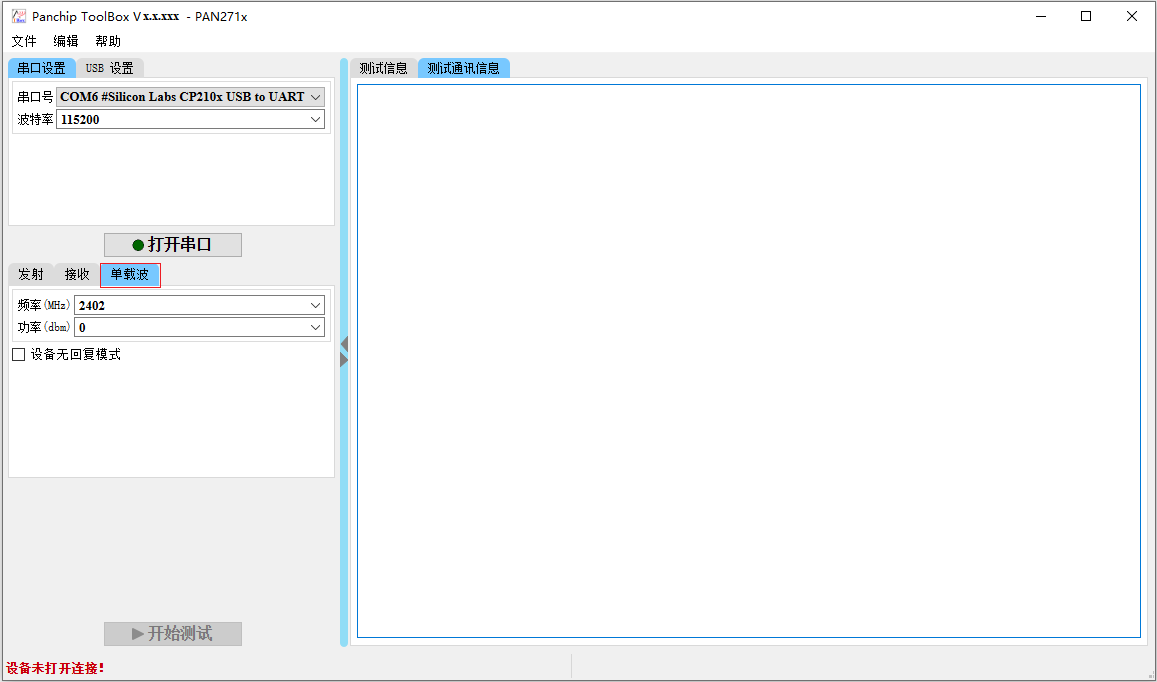

• TX 测试，可以通过软件发送单载波和dtm数据包（下图是一个单载波的典型配置界面），通过频谱仪观察射频状况

图-1 单载波配置界面

• RX 测试可以打开2个软件，控制2个 PAN271x 芯片，一个设置为tx模式，一个设置为rx模式，tx 端设置 tx counts 发送， rx 端打印收到的 counts，进而判断 rx 的 质量和灵敏度。
