02_SDK_VariablePacketTx¶
1 功能概述¶
本代码示例主要演示PAN312x可变包长帧结构的发送功能。
2 环境要求¶
Board: PAN312x_EVB
PAN312x 模组
USB转串口模块
PC端串口数据显示上位机
3 编译和烧录¶
例程位置：01_SDK\PAN312x_DK_Develop\Projectc\MDK-ARM(AC5)
打开\Projectc\MDK-ARM(AC5)目录下project.uvprojx工程，选择SDK_VariablePacketTx，如下图所示
工程选择¶
然后编译并下载该程序。
4 RF参数参数设置¶
RF参数设置¶
1、如上图所示，RF参数目前主要包括：频点、调制方式、速率、Tx Deviation、Rx Deviation、供电方式，发射 功率等参数，
2、其中频点由基础频点，频点步进，通道3部分组成，即：
Frequency = FrequencyBase + FrequencyStep * FrequencyChannelNumber
3、关于PowerSelect说明：
POWER_LDO_0603：表示供电方式为LDO，匹配电路中用的电感封装为0603；
POWER_LDO_0402：表示供电方式为LDO，匹配电路中用的电感封装为0402；
POWER_DCDC_0603：表示供电方式为DCDC，匹配电路中用的电感封装为0603；
POWER_DCDC_0402：表示供电方式为DCDC，匹配电路中用的电感封装为0402；
5 帧结构参数设置¶
帧结构参数设置¶
1、如上图所示，帧结构参数主要包括：前导码长度，前导码内容，同步字长度，同步字内容，前导码、同步字和数据区域的manchester编码是否模式，以及manchester编码是否使能，Fec编码，白化选择等参数；
6 CRC参数设置¶
CRC参数设置¶
1、如上图所示：CRC参数目前主要CrcMode、Crc多项式、Crc种子、CrcBitOrder、CrcByteSwap、Crc作用范围，Crc输出是否取反，Crc是否使能等参数。
7 测试方法¶
1、复位PAN312x、等待PAN312x Ready；
2、初始化一些寄存器；
3、设置RF参数，配置频点为493000000Hz，调制方式为2FSK，速率为50000bps，Tx Deviation为25000Hz，Rx Deviation为25000Hz，供电方式为POWER_LDO_0603，发射功率为21dBm，如下所示：
RF参数设置¶

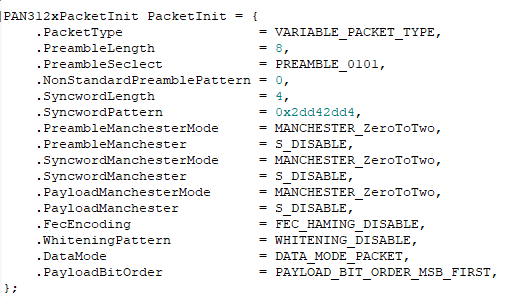

4、设置帧结构参数，如下图示：
帧结构参数设置¶
5、设置CRC为 CRC_16_BAICHEVA，如下图所示：
CRC参数设置¶
6、设置TxPpacket为可变包长，根据需要确认是否需要使能CRC；
7、将IRQ_MAKS_TX_DONE中断映射到IRQ(GPIO8)引脚上；
8、设置系统自动清除部分中断状态；
9、清除所有中断状态；
10、在while循环中，隔一段时间往fifo中写入数据，并执行发送命令，同时更改数据长度；如下图所示：
可变包长帧结构发送主循环处理逻辑¶

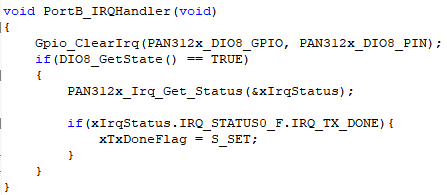

可变包长帧结构Tx中断处理逻辑¶
备注：
1、若使能设置系统自动清除部分中断状态，除了 IRQ_RX_DONE、IRQ_RX_CRC_ERROR、 IRQ_TX_FIFO_TH、IRQ_RX_FIFO_TH 这些中断状态，需要额外发送命令来清除，其它中断状态都可以由PAN312x自动清除掉；
8 测试现象¶

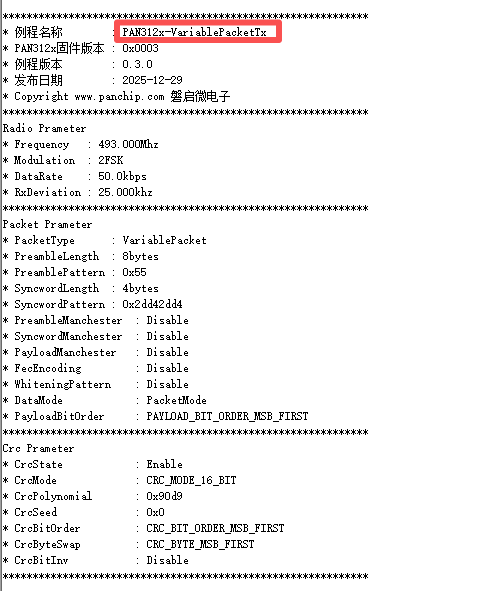

1、运行后，串口会打印log，包括例程基本信息，Radio Prameter、Packet Prameter、Crc Prameter，如下图所示：
固定包长帧结构测试现象——例程基本信息，Radio Prameter、Packet Prameter、Crc Prameter¶
1、测试现象，串口会打印将要发送出去的数据，如下图所示：
可变包长帧结构——PAN312x模组作为Tx发送的数据¶
2、其他模组作为Rx，接收PAN312x发送的数据，如下图所示：
可变包长帧结构——PAN312x模组作为Rx收取到的数据¶
3、通过对比Tx和Rx数据，两边是一致的，证明PAN312x可变包长帧结构的发送功能正确；
备注： 1、测试过程中，可以用另外一块PAN312x模组或其他模组作为Rx，配置相同的rf参数，就可以收取到PAN312x发送过来的数据。
