PAN312x Evaluation Board介绍¶
1 概述¶
2.1 Evaluation Board介绍¶

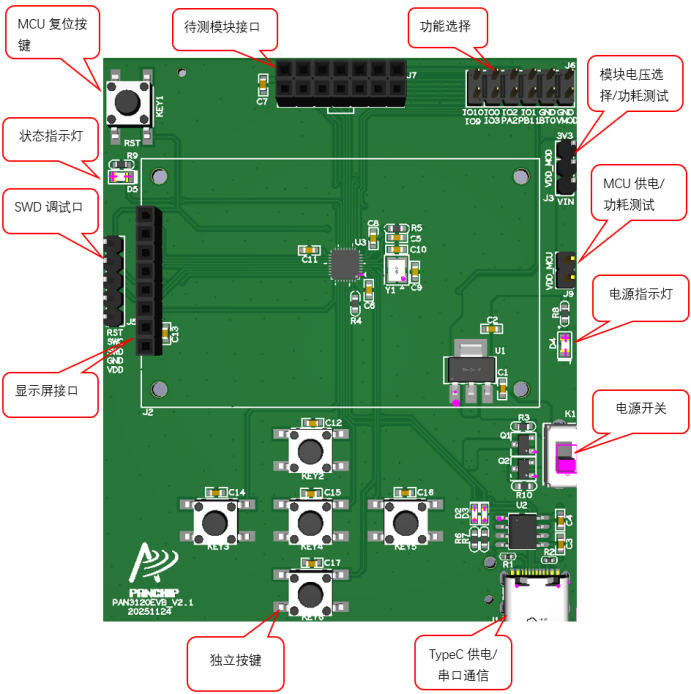

本文档是Evaluation Board开发板的介绍，包括相关板级硬件模块、各模块在Evaluation Board板的位置以及对应电路原理图，旨在帮助开发者快速了解Evaluation Board开发板。
Evaluation Board开发板需配合待测模块使用，Evaluation Board开发板对外接口提供了SPI（CSN、SCK、MISO、MOSI）、UART（TX、RX）和5个GPIO。
Evaluation Board开发板包含了很多人机交互模块，包括：电源管理系统、USB_Micro转转口模块、无源蜂鸣器、独立按键、状态指示LED、液晶显示屏等。
2 使用说明¶
2.1 供电及功耗测试¶
Evaluation Board开发板支持3节干电池和Micro-USB两种供电方式，当两种电源都提供时选择USB供电。Evaluation Board开发板的电源通过自锁开关K1控制上下电。MCU和待测模块的功耗可以通过J3和J5测试，如果不需要测试功耗可以使用跳线帽将其短接。
PAN312x Evaluation Board 供电方式¶
2.2 电源电压检测¶

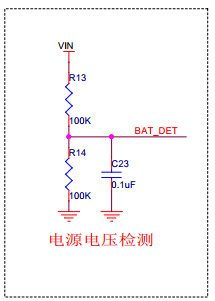

Evaluation Board开发板提供了电源电压检测接口，当使用干电池电压低时可以及时提示更换电池。使用的是PA0采集电源电压的值。
PAN312x Evaluation Board 电源电压检测接口¶
2.3 通信¶
J1为Evaluation Board开发板对外通信的Micro-USB口，MCU引脚PA9/TX、PA10/RX通过USB转转口芯片CHN340N与电脑通信。
PAN312x Evaluation Board 通信接口¶
2.5 LED指示灯¶
Evaluation Board开发板提供三组LED指示灯，一组时对外串口通信指示，一组电源指示，还有一组用户自定义指示灯。用户自定义指示灯通过引脚PA11、PA12、PA8控制，分别对应LED1、LED2、LED3，输出低电平点亮LED。
PAN312x Evaluation Board led指示灯¶
2.6 液晶显示屏¶
Evaluation Board开发板配有液晶显示屏来提供人机交互界面，控制引脚对应情况如下：PA2-LCD_BL、PA3-LCD_RST、PA4-LCD_CS、PA5-LCD_SCK、PA6-LCD_DC、PA7-LCD_MOSI；
PAN312x Evaluation Board 液晶屏显示¶
2.7 独立按键¶
Evaluation Board开发板提供5个按键配合液晶显示屏进行菜单选择，控制引脚对应情况如下：PB0-KEY_LEFT、PB1-KEY_OK、PB2-KEY_UP、PB3-KEY_DOWN、PB4-KEY_RIGHT。
PAN312x Evaluation Board 按键¶
2.8 SPI数字通信接口¶
Evaluation Board开发板和待测模块的连接有两种接口，一种是2.54mm_2X7排母，另一种是2mm_1X13排母。对外接口提供了一组SPI（CSN、SCK、MISO、MOSI）、一路UART（TX、RX）和5个GPIO。分别是PB12-CSN、PB13-SCK、PB14-MISO、PB15-MOSI、PB10/TX、PB11/RX、PB5、PB6、PB7、PB8、PB9。
PAN312x Evaluation Board SPI数字通信接口¶
