常见问题（FAQs）

Q1：工程移位后，无法调用内置jflash烧录

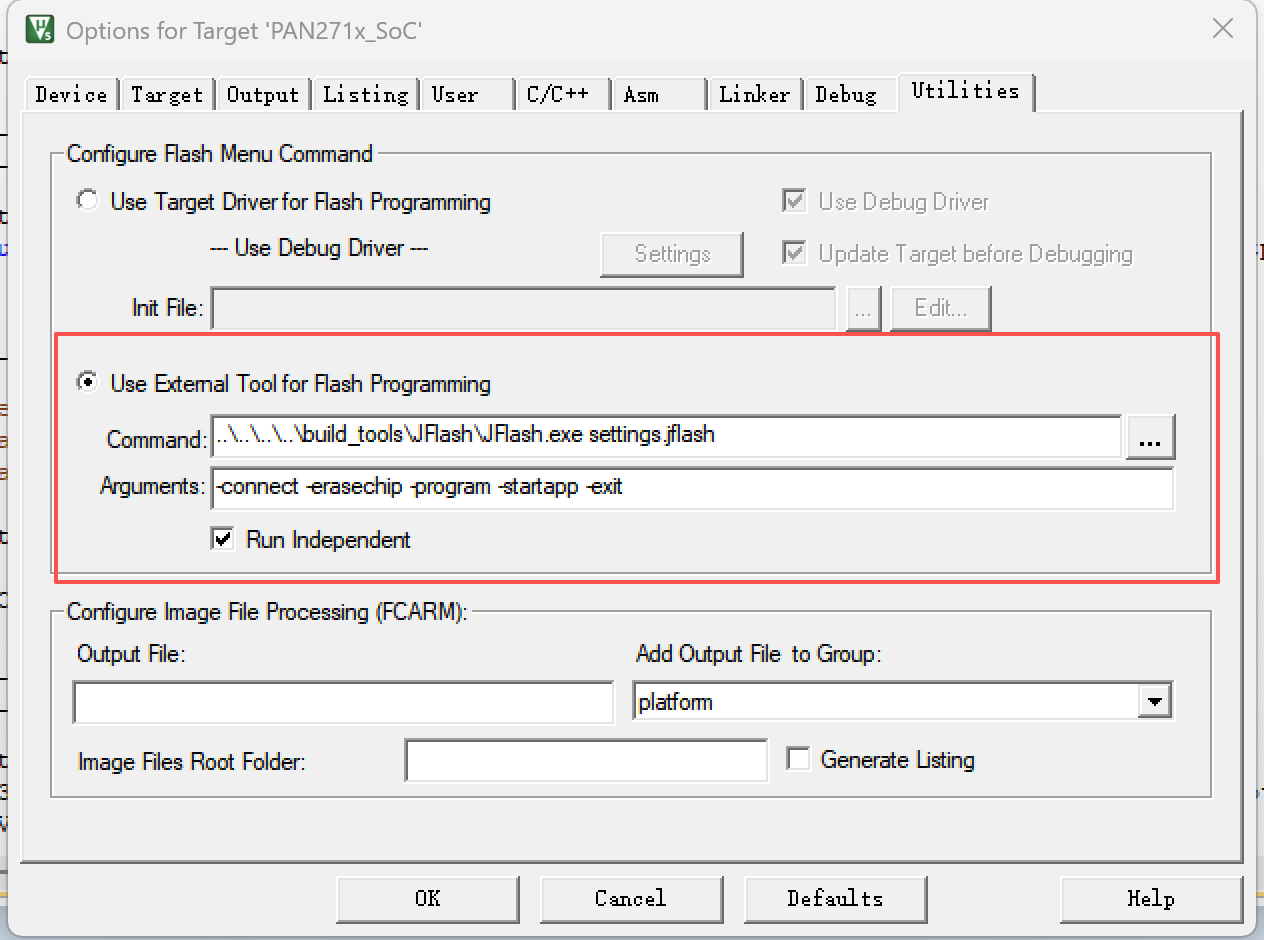

KEIL下，工程配置部分选择jflash：

Q2：ADC功能在仿真板测试读数一直为0

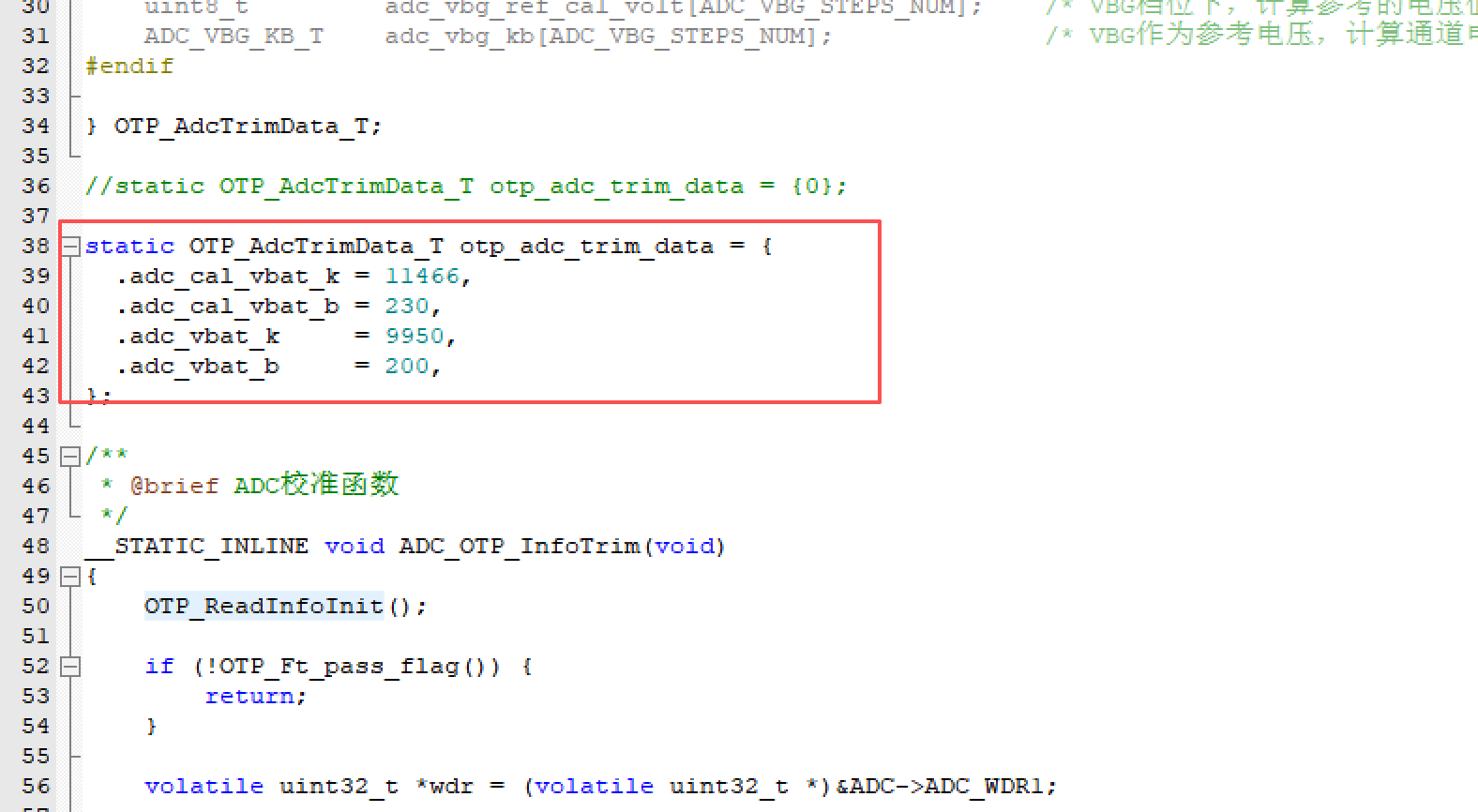

异常原因，芯片adc需要做校准； 仿真板芯片为RAM版本芯片无法实现adc校准值存储功能，需要在adc校准函数里面手动赋一个初始值，v0.3.0之后的版本已经默认添加初始值。（OTP芯片无此问题，芯片出厂会进行校准，内部有校准值）

Q3：芯片看门狗+休眠功能下会出现异常

异常现象：芯片唤醒后直接喂狗后立即进入休眠，会出现看门狗无法正常唤醒的现象。 解决方法：喂狗操作后，添加至少66us延时（或者执行其它任务超过66us）后再进入休眠；喂狗需要一个过程，内部有握手动作，需要几个时钟周期才能完成，如果在未完成喂狗动作立即进入休眠，看门狗会一直处于喂狗状态从而引起唤醒异常。

Q4：RF参数切换后，功能容易出现异常

异常现象：在或者发过程中，直接切换射频参数或者切换模式，有可能出现收发不能正常通讯。 解决方法：修改射频参数前，先软复位射频（调用PAN271_RF_RFModuleReset函数实现），让射频停止当前动作，再修改射频参数，修改完后再进入对应收发状态。

Q5：休眠状态下漏电流大

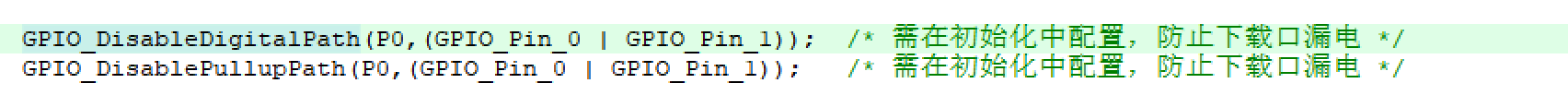

异常现象：芯片进入休眠后，电流还有140ua左右。 解决方法：P00 P01两个IO在休眠前配置关闭上拉功能。（这两个端口默认是上拉输入）

Q6：休眠状态下漏电流大

异常现象：程序下载到仿真后，断电后没有功能。 由于仿真板是RAM芯片，芯片不支持掉电存储数据，芯片断电后程序丢失。

Q7：16M和32M晶振切换

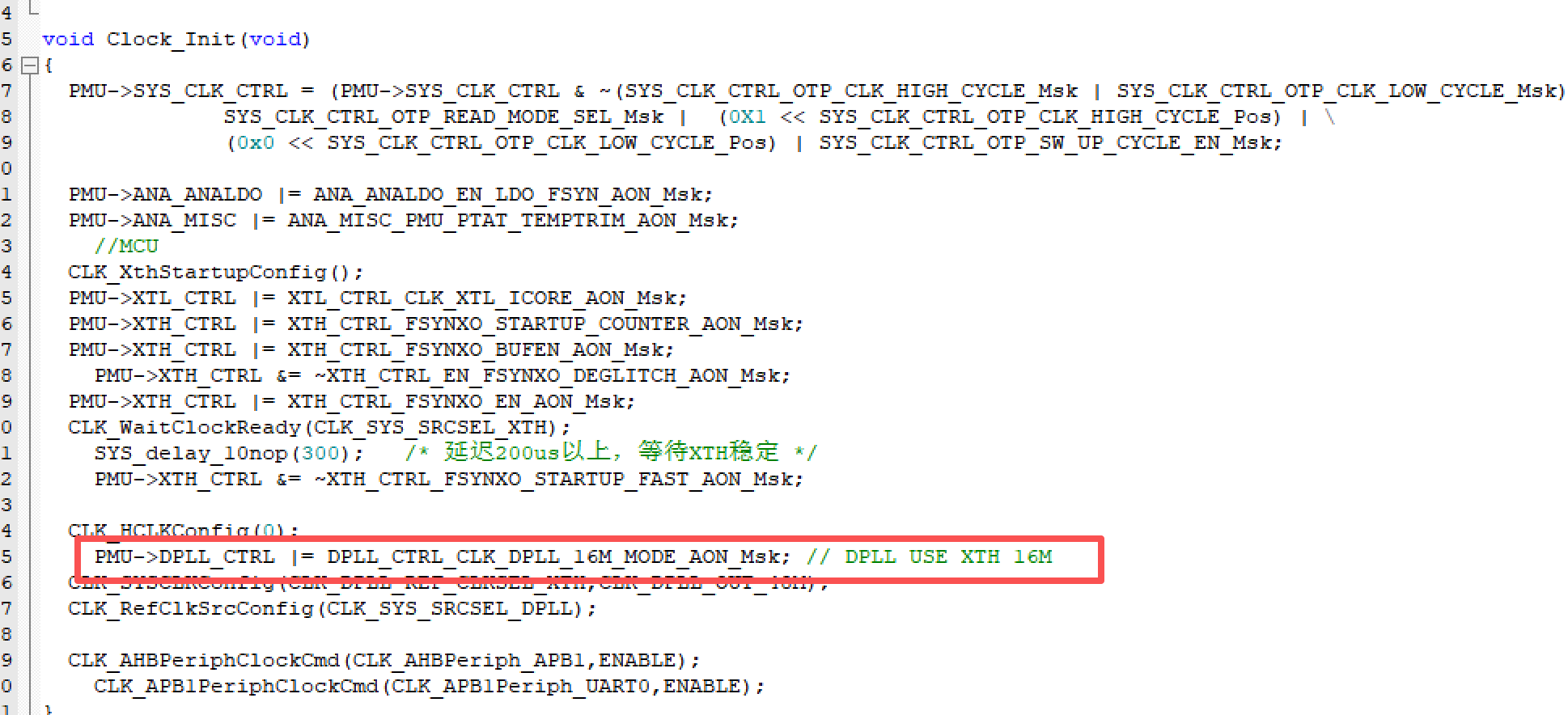

1、更新RF LIB，16M和32M的rf lib不一致。 2、更新时钟初始化，16M时钟情况下需要使能16M XTH（默认是32M）

具体可以查看 samples/proprietary_rf/02_clock_16m_trx 例程；

Q8：滚码使用和读取

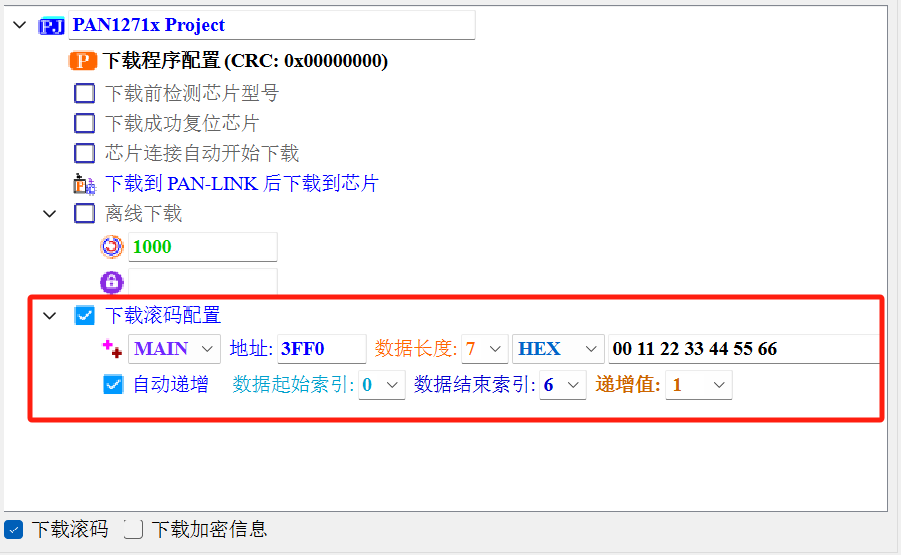

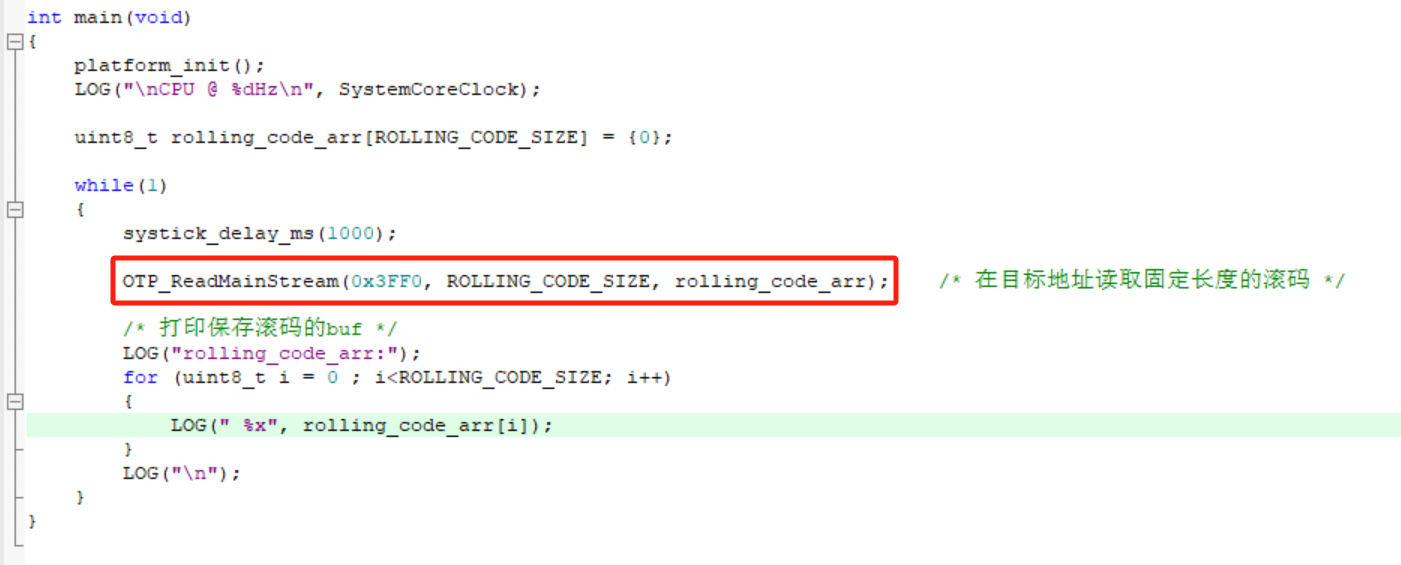

1、滚码读取：读取滚码地址需要和设置地址一致 2、滚码设置：需要用panlink进行滚码烧录。

Q9：机台接线方式

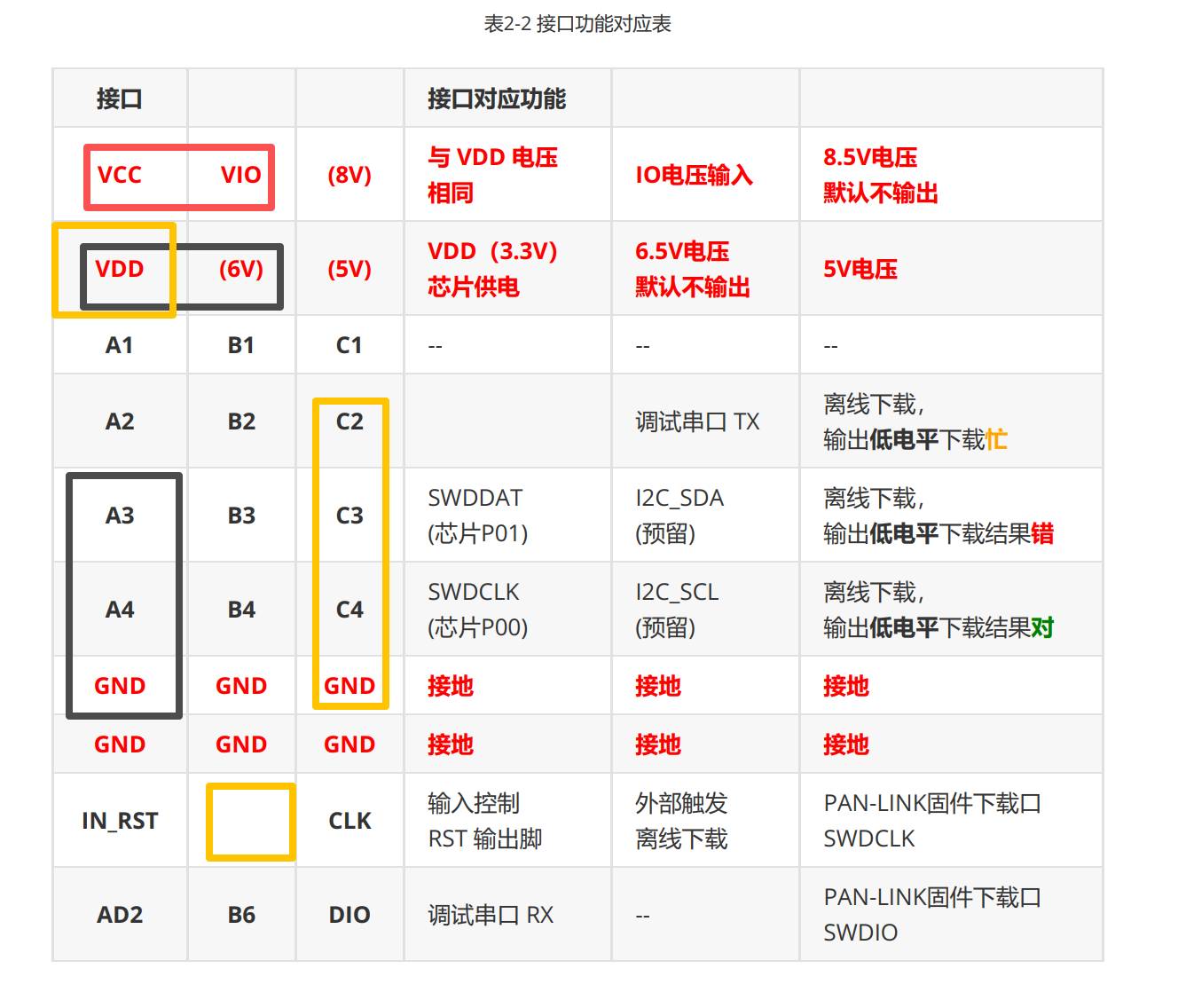

1、VCC和VIO短接（红色） 2、芯片接线（黑色）：VDD \ 6V\A3\A4\GND 对应芯片 VDD\ P22 \ P01\ P00\GND 3、机台接线（黄色）：VDD\C2\C3\C4\B5\GND 注：由于VDD只有一个接线端口，机台烧录需要从vdd进行1分2，1路给MCU供电，1路给机台接线使用。

Q10：PAN271x芯片烧录方式是什么？

我们推荐使用 Panchip 提供的量产烧录工具 PANLink 烧录 OTP 版本的芯片（详见 量产烧录 文档说明）；

而 JLink 用于调试烧录预生产版本（SRAM 模拟 OTP）的芯片。

Q11：PAN271x 收发两端为什么不能正常通信？

RF 收发通信需要多个参数匹配才能正常通信，具体包括以下几点：

​ 1. 工作模式：保证收发两端处于相同的工作模式

​ 2. 通信速率：保证收发两端处于相同的通信速率

​ 3. 通信地址：保证收发两端通信地址长度和内容都相同

​ 4. 数据长度：普通模式时（固定包长）保证收发两端通信数据长度要相同

​ 5. CRC校验：CRC校验的开启/关闭两端要匹配

​ 6. 距离较远时，选择高功率，低速率方式通信

Q12：普通模式（NORMAL）与增强模式（ENHANCE）有什么区别？

  • NORMAL：常用于固定包长的简单通信。

  • ENHANCE：常见能力包括 ACK、自动重传、多 PIPE 等。

增强模式常用参数：

  • EnTxNoAck：是否需要 ACK（DISABLE 表示需要 ACK，ENABLE 表示不需要 ACK）

  • RxTimeoutUs：等待接收/ACK 的超时（单位 us）

  • AutoDelayUs / AutoMaxCnt：自动重传间隔与次数

Q13：增强模式下 Tx 端一直打印 rx timeout，怎么排查？

rx timeout 通常表示 Tx 侧等待 ACK（或等待接收）超时。建议按以下顺序排查：

  1. 两块板是否分别烧录了 Tx 与 Rx（TX_MODE 是否一 Tx 一 Rx）。

  2. Tx/Rx 配置是否完全一致：Channel/DataRate/WorkMode/AddrWidth/TxAddr/RxAddr/TxLen/RxLen。

  3. 若确实要使用 ACK：

    • Tx和Rx 侧 EnTxNoAck = DISABLE（需要 ACK），并设置合理的 RxTimeoutUs。

    • Rx 侧需要在“接收完成回调”里尽量在第一时间准备 ACK payload（例程会在 rx_cb 中调用 PAN271_RF_SetTxData() 封装 ACK 数据）。

  4. 缩短距离、避开强干扰环境，必要时更换信道。

Q14：串口没有打印或出现乱码，怎么排查？

按例程默认配置，常见排查点：

  1. 串口参数是否为 115200, 8N1。

  2. UART0 引脚复用是否正确：例程通常使用 P0.5=TX、P0.6=RX（见 Sys_Init()）。

  3. 底板跳线/杜邦线是否按要求短接（部分例程文档提到 J8/J9 对应引脚的短接）。

  4. PC 侧是否打开了正确的 COM 口（USB->UART 是否正常枚举）。

Q15：如何做单频载波发射用于射频测试？

驱动提供了载波相关接口：

  • PAN271_RF_StartCarrierWave(Channel)：开始载波发射

  • PAN271_RF_StopCarrierWave()：停止载波发射

一般流程是先完成 RF 初始化并设置信道/功率，再启动载波。注意在合规的测试环境下进行。
