RF TEST

1 功能概述

本文主要介绍 PAN1080 RF测试固件的使用。

2 环境要求

• PAN1080 EVB 若干块

• USB转串口工具若干块

• 硬件接线：

  • 使用杜邦线连接EVB 和USB转串口工具:

    • ICEK(P46)与 USB转串口工具TX连接

    • ICED(P47)与 USB转串口工具RX连接

• 串口调试助手（Panchip Serial Assistant）下载

• PAN1080 ToolBox 下载

• USB TYPE-C线

3 RF测试固件说明

NO	固件说明	下载链接	更新日期
1	RF性能测试(发射功率、频偏、EVM等)	PAN1080 RF测试固件	2022-09-20
2	RF收包率测试(两个PAN1080收发包测试)	PAN1080 RF收包率固件	2022-09-20
3	RF信号采集测试(RSSI)	PAN1080 RF信号采集固件	2022-09-20

4 演示说明

PAN1080 EVB板PIN脚接线说明：

PAN1080 EVB板GPIO	USB转串口工具
ICEK_uart1_rx(P46)	UART_TX
ICED_uart1_tx(P47)	UART_RX
VBAT	VCC(3.3V)
GND	GND

4.1 RF性能测试（串口模式）

包含两种RF测试固件，分别如下：

NO	RF测试固件	固件说明	更新日期
1	PAN1080 RF测试固件 normal uart P46 P47.hex	测试RF性能的测试固件	2023-09-14
2	PAN1080 RF测试固件 bqb uart P46 P47.hex	过BQB认证的测试固件	2023-12-04

1. 用panlink或者j-flash烧录固件”PAN1080 RF测试固件 normal uart P46 P47.hex“或者“PAN1080 RF测试固件 bqb uart P46 P47.hex”。

2. PAN1080 的测试固件可在PAN1080 ToolBox工具中导出，如下图所示，也可使用路径 05_TOOLS\多功能工具箱\RF测试固件\PAN1080 RF测试固件.zip。

3. 烧录流程可参考j-flash烧录使用文档和panlink烧录使用文档 ，烧录成功后板子重新上电。

4. 测试流程可参考 PAN108x 工具箱用户指南中的第一章RF测试。

   uart波特率:115200

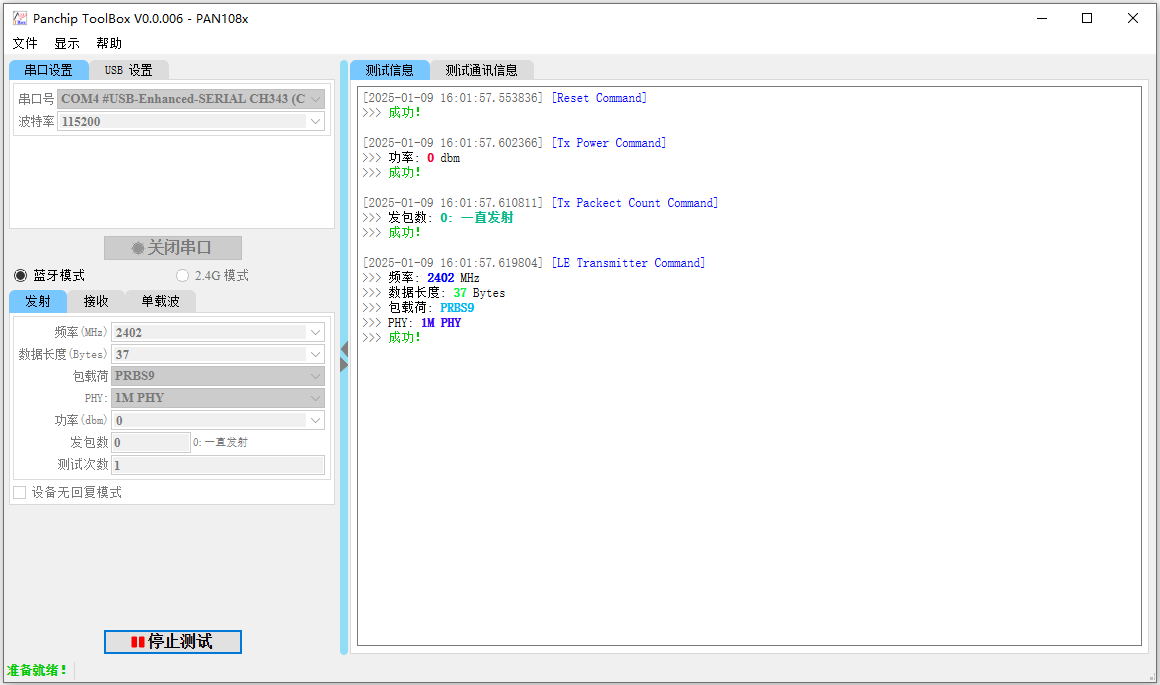

RF测试工具

4.2 RF性能测试（USB模式）

该模式的RF测试只针对USB相关的应用，比如”multi_model_mouse/prf_model_dongle“等，烧录对应的固件即可测试。

测试说明如下：

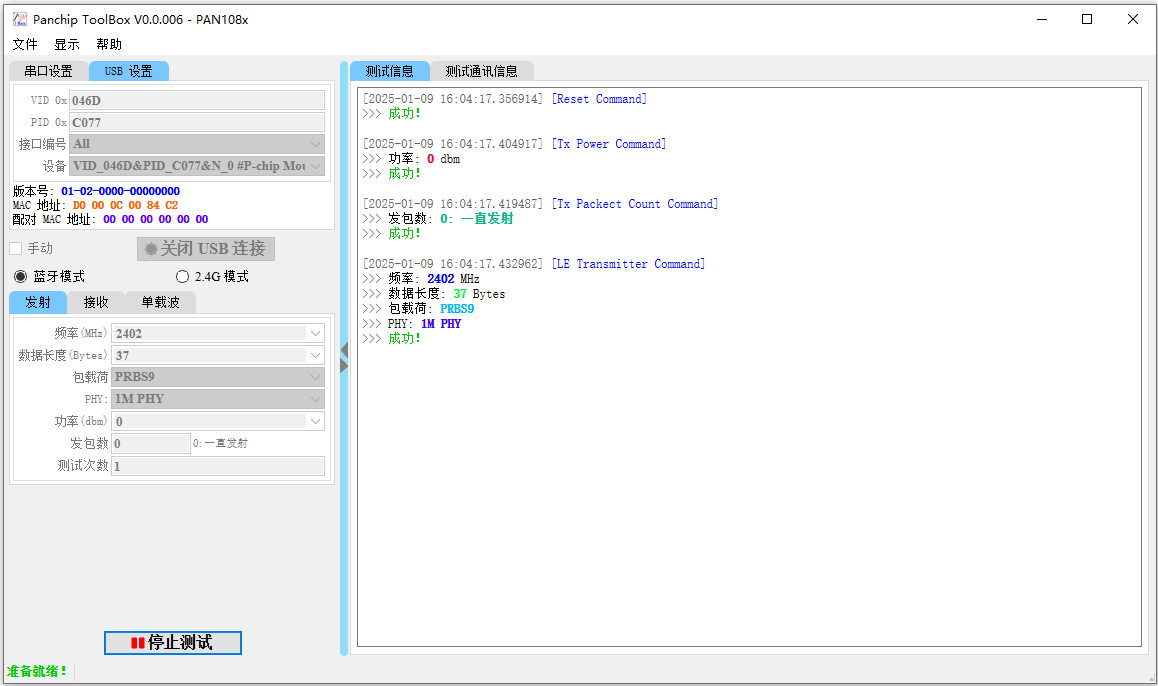

• TX模式，如下图所示：



  RF TEST TX模式

  发包数必须设为0，当前不支持发包数的设置

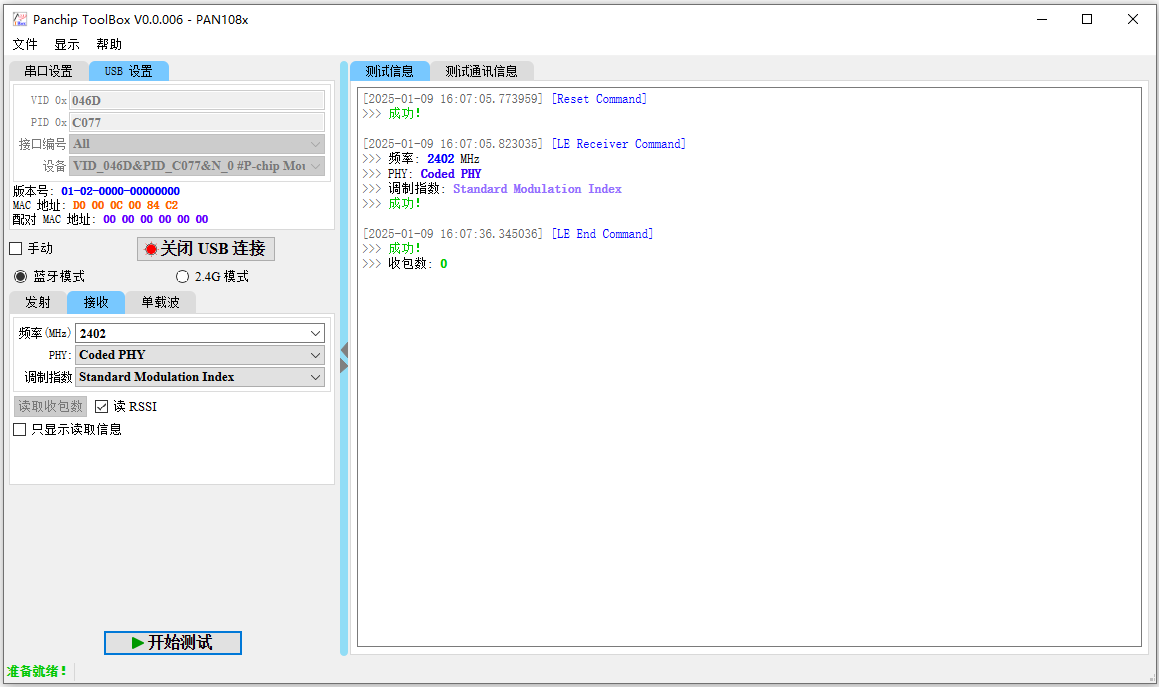

• RX模式，如下图所示：



  RF TEST RX模式

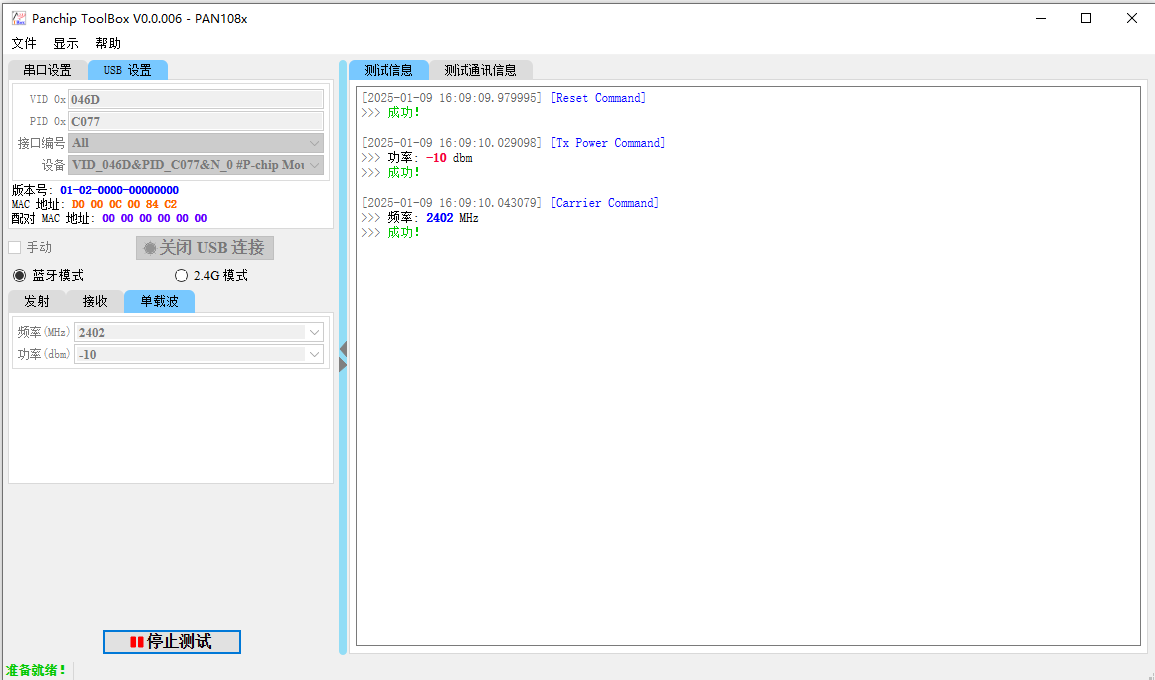

• TX单载波模式，如下图所示：



  RF TEST 单载波模式

4.3 RF收包率测试

RF的配置如下：

RF Parameter	value
rf channel	2412Mhz
phy	2M phy
crc	8bit
src(白化)	无白化
addr length	4byte
payload length	10byte

收包率的测试逻辑：

• TX端一直发，每隔300us发一包。

• RX端一直收，收到1000包后将收包的结果打印出来。

收包率的测试流程：

1. 准备两块PAN1080的板子，一块作为TX，另一块作为RX。

2. 用panlink或者j-flash烧录固件”PAN1080 PRF 收包率测试固件“，TX的板子烧录TX的程序，RX的板子烧录RX的程序。

3. 测试固件可在PAN1080 ToolBox工具中导出，如下图所示，也可使用路径 05_TOOLS\多功能工具箱\RF测试固件\PAN1080 PRF 收包率测试固件.zip。

4. 烧录流程可参考j-flash烧录使用文档和panlink烧录使用文档 ，烧录成功后板子重新上电。

5. TX端上电后，初始化打印如下：

   uart波特率:921600

TX端Log

1. RX端的收包情况如下：

   uart波特率:921600

TX端Log

4.4 RF 信号采集测试

1. 用panlink或者j-flash烧录固件”RSSIVIEWER_BAUD115200_P46RX_P47TX_V001.hex“。

2. 测试固件可在PAN1080 ToolBox工具中导出，也可使用路径 05_TOOLS\多功能工具箱\RF测试固件\PAN1080 RSSI VIEWER测试固件.zip。

3. 烧录流程可参考j-flash烧录使用文档和panlink烧录使用文档 ，烧录成功后板子重新上电。

4. 测试流程可参考 PAN108x 工具箱用户指南中的第二章RF信号采集。
